Nedovolte, aby vám bzučení, hučení nebo syčení zkazilo váš A/V zážitek. Ukážeme vám, jak vyřešit běžné elektrické závady, abyste se mohli zbavit hluku.
Nezávislý přispěvatel, TechHive 14. srpna 2023 3:00 PDT
Takže jste právě rozbalili své nové zábavní zařízení, vše zapojili a uslyšíte bzučení, kvílení, syčení, štěbetání nebo jakýkoli jiný nepříjemný zvuk, o kterém je známo, že sužuje audio zařízení. Můžete dokonce vidět nějaké pruhy nebo vlny na vaší televizi. Takže to všechno odnesete zpět do obchodu a budete se dívat, jak to prodavač zapojí a vše funguje perfektně. Co se tam děje?
Možná budete potřebovat jen jednoduchý izolátor zemní smyčky, jako je TII Network Technologies TII 16 za 220 USD. Nebo pokud je vaším problémem slyšitelné bručení, EBTech Hum X za 80 USD odfiltruje napětí ve vašem zemním vedení, které to způsobuje. Trápí vás hluk ve vaší televizi? Levný (10 $) kabel Monoprice HDMI s feritovým korálkem by mohl stačit. Další strategií je zapojit veškeré vaše vybavení do interaktivního nepřerušitelného napájecího zdroje (UPS), jako je Cyberpower CP250PFCLCD za 1500 USD.
Nebo můžete vytáhnout velké zbraně a napájet vše pomocí špičkového izolačního transformátoru. Pokud lze zařízení, jako je Tripplite IS510HG za 1000 USD, důvěřovat při ochraně a čištění nemocničního vybavení dodávajícího elektřinu, mělo by být dost dobré pro zařízení vašeho domácího kina.
Problémem může být špatná elektroinstalace, vadné zařízení nebo jen hlučné elektronické prostředí. Ať už slyšíte jakýkoli typ hluku – a ať je jeho příčina jakákoli – pomůžeme vám jej identifikovat – a pak vám ukážeme, jak se ho zbavit.
Běžný problém 1: Zemní smyčky
Zemní smyčky jsou hlavní příčinou neobvyklého zvukového šumu a podivného videa, jednoduše proto, že je tak snadné vytvořit. Nejběžnějšími projevy jsou hlasité bzučení nebo hučení vycházející z reproduktorů nebo rolující pásy na televizní obrazovce. Mohlo by to být také mnohem tišší, ale stejně nepříjemné bzučení nebo hučení, které slyšíte pouze tehdy, když je v místnosti jinak ticho.
Zemní smyčka obvykle nastane, když je jeden nebo více kusů vašeho zábavního systému zapojeno do vašeho domácího zdroje střídavého proudu (střídavý proud) na různých místech a poté jsou vzájemně spojeny elektrickými (na rozdíl od optických) signálních kabelů. RCA, HDMI, kompozitní, komponentní a podobné kabely mají stínění, které je připojeno k zemnící lince vašeho domova. Zjednodušeně řečeno to vytváří jednosmyčkovou anténu, která prostě miluje nasávání různých typů hluku prostřednictvím elektromagnetické indukce. Obrázek níže ukazuje, jak lze vytvořit zemní smyčku:
Cokoli, co přeruší smyčku, odstraní šum a nejjednodušší způsob, jak to udělat, je napájet vše přes jednu AC zásuvku. Jak je znázorněno níže, jednoduše zapojte všechna vaše zařízení do jediné prodlužovací šňůry, přepěťové ochrany nebo napájecího centra a zapojte jej že do zdi. Problém je vyřešen. Většinu multimediálních sestav lze snadno zvládnout jediným 15ampérovým obvodem.
Mohou nastat situace, kdy se s nějakým zařízením jednoduše nedostanete do stejné zásuvky. Na mysli přicházejí reproduktory a subwoofery s vlastním napájením. Pomocí adaptéru se třemi hroty na dva hroty můžete jednoduše „vytáhnout zem“, ale to představuje potenciální nebezpečí úrazu elektrickým proudem. Podívejte se na Les Harvey a Stone the Crows, kde najdete extrémní příklad toho, co se může stát s vysoce výkonným zařízením.
Pokud je prodlužovací kabel nepraktický, měl by stačit eliminátor brumu, jako je Hum X od Ebtech, a existují další produkty, které dělají zhruba totéž, z nichž některé přerušují smyčku v signálových kabelech. Pokud máte dovednosti, můžete si vytvořit svůj vlastní eliminátor hučení za přibližně 10 nebo 15 USD. Na internetu najdete spoustu informací, které vám ukážou, jak na to, ale tento úkol vyžaduje mírnou zručnost s páječkou a podobnými nástroji.
Pokud tyto metody věci nevyřeší, problém může být ve vzduchové (OTA) anténě nebo v koaxiálním kabelu kabelové televize, který má svou vlastní cestu k zemi. Při manipulaci s rozbočovači koaxiálního signálu jsem dostal několik nepříjemných otřesů. Normálně – kvůli izolaci zabudované do kabelových modemů, kabelových boxů a podobných zařízení – k tomu dojde pouze v případě, že se připojujete přímo k televizoru nebo k videorekordéru.
Pokud jste problém vysledovali k vodiči televizního signálu, který je připojen ke kabelovému modemu nebo podobnému (odpojte jej a zjistěte, zda problém nezmizí), vyměňte toto zařízení – je s ním něco v nepořádku. Pokud se připojujete přímo k televizi, jsou k dispozici izolátory zemní smyčky za méně než 20 USD.
Běžný problém 2: Šum střídavého proudu
Zemní smyčky jsou stěží jedinou věcí, která způsobuje elektrický šum; Tento typ rušení způsobí téměř každé zařízení s motorem (například vysoušeče vlasů a mixéry), stejně jako stmívače a vadná zářivková svítidla. Může být slyšitelný prostřednictvím vašeho audio zařízení nebo viditelný na vašem televizoru, nebo nemusí. Zřejmým řešením tohoto typu hluku je nepoužívat tyto typy zařízení, když sledujete televizi nebo posloucháte hudbu. Vy mohl být schopen to fungovat – pokud žijete sami. Pokud jsou pod jednou střechou další lidé, možná ne.

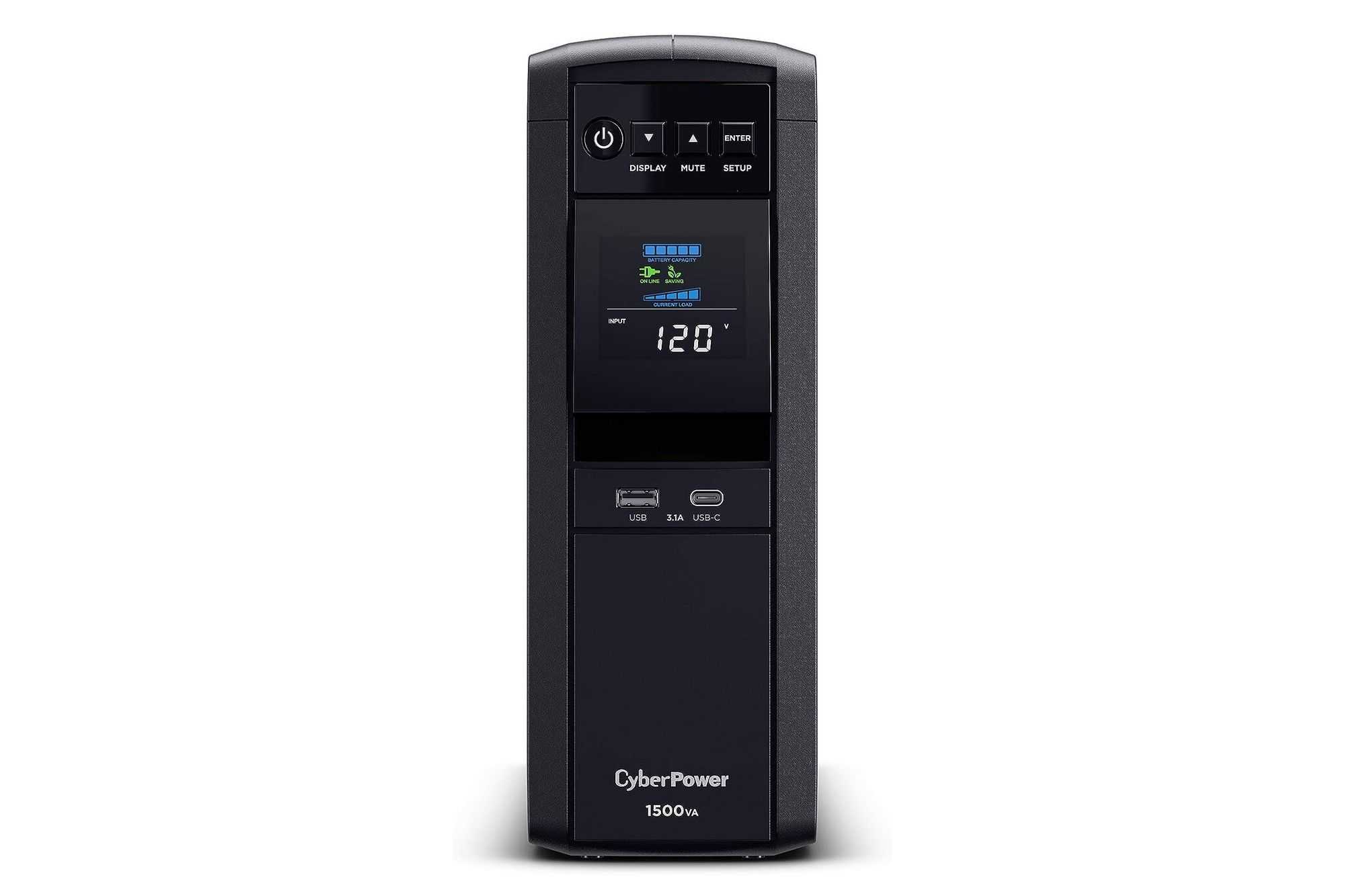

Pokud jste ochotni se rozloučit s několika benjamínky, můžete se ujistit o nedotčeném střídavém proudu bez šumu zemní smyčky pomocí linkově interaktivního UPS (nepřerušitelný zdroj napájení) nebo izolačního transformátoru. Interaktivní UPS je bateriový záložní systém s baterií, která je vždy zapojena mezi vstupní AC a výstupní AC. To vyžaduje, aby elektrická energie prošla konverzí na DC (stejnosměrný proud) a poté zpět na AC, což odstraní veškerý šum.
Interaktivní UPS jsou dražší než pohotovostní alternativa, která na vyžádání přepíná na bateriové napájení. Tripp Lite mi poslal svůj model SU1000XLCD UPS, abych vyčistil super špinavé AC v mém bytě. Když jsem aktualizoval tento článek, toto zařízení se prodávalo za téměř 900 $. Je také těžký, velký asi jako malý odvlhčovač a má některé funkce (například monitorování přes USB, aby mohl v případě výpadku proudu elegantně vypnout připojený počítač), které nemají nic společného s eliminací hluku. Ale zatraceně, pokud to není 100% účinné při poskytování ochrany proti přepětí a výpadkům. Izolační transformátor Tripp Lite IS1000HG, o kterém jsem se zmínil dříve, také odstraní šum střídavého proudu. Stojí o několik set dolarů méně, ale neposkytuje záložní napájení z baterie.
Je také mnohem levnější než jeden z těch špičkových výkonových kondicionérů, které vidíte na trhu důvěřivým audiofilům. Pokud se nebojíte porazit hluk zemní smyčky, můžete se dostat pryč za méně než 100 $ s UPS, která inzeruje čistý sinusový výstup.
O něco levnější než online UPS, ale absolutně účinný proti všem druhům rušení linky je izolační transformátor. Tripplite mi také poslal jeden z nich: vynikající 1000wattový IS1000HG (Hospital Grade) se čtyřmi zásuvkami. Je to asi 500 dolarů, ale můžete snadno vyjít s modelem s nižším výkonem (500 nebo 250) za méně než 250 dolarů. Všimněte si, že jsem na Amazonu viděl mnohem levnější, ale ne od známého prodejce, takže za ně nemohu ručit.
Izolační transformátor je jedním z těch produktů, jejichž název jej popisuje jako T – používá speciální stíněný transformátor, který mění špinavý AC na čistý AC prostřednictvím elektromagnetické indukce – ano, totéž, co způsobuje šum zemní smyčky.
Izolační transformátory jsou navrženy pro použití s jemnými diagnostickými zařízeními, kde i minimálně hlučný střídavý proud může způsobit rušivé údaje. To znamená, že jsou podstatně více než dostačující pro multimediální nastavení.
Běžný problém se šumem 3: Dráty a kabely
Pro kabely a hluk platí opravdu jen jedno nebo dvě pevná pravidla. První je, že nikdy neveďte napájecí kabel přes kabely audio nebo video signálu nebo v jejich blízkosti, včetně anténních drátů. Moderní signálové kabely jsou dobře stíněné, ale pokud se ozývá brum a nejedná se o zemní smyčku, může to být příčina. Upozorňujeme, že kabely vedoucí ze zdrojového zařízení k reproduktorům s vlastním napájením (tj. nikoli Wi-Fi nebo Bluetooth) jsou kabely pro audio signál, nikoli výstupní kabely.

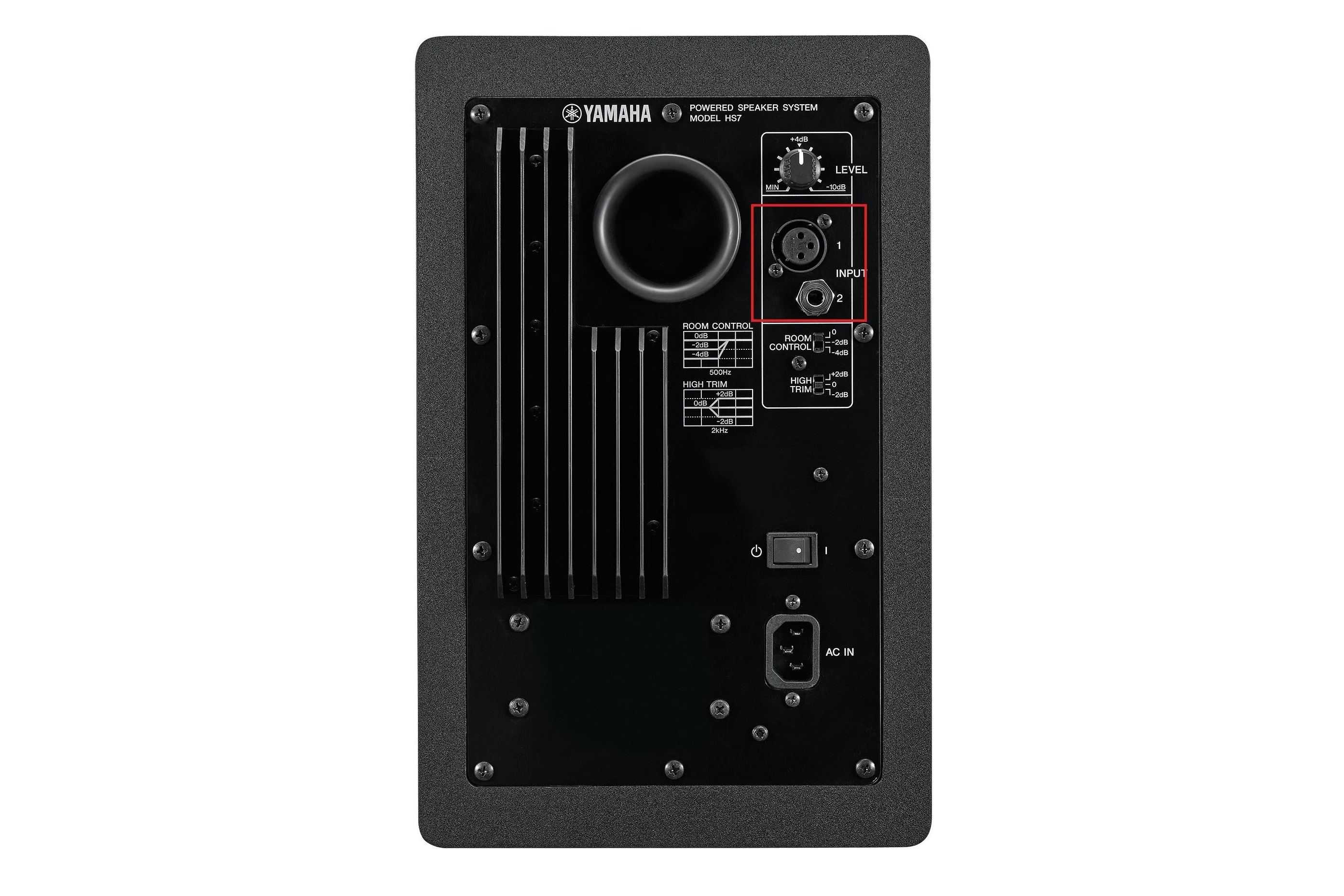

Vyvážené audio kabely se mezitím skládají ze tří vodičů: Dva vodiče nesou signál místo jednoho, ale polarita tohoto signálu je na jednom vodiči obrácená. Třetí vodič se používá pro uzemnění. Díky této konstrukci jsou vyvážené kabely mnohem méně náchylné k brumu napájecího kabelu a dalšímu elektrickému šumu. Pokud vaše zařízení poskytuje možnost použití symetrických kabelů – ať už jsou to XLR nebo TRS (Tip/Ring/Sleeve) – využijte toho.
Reproduktorové kabely mají mnohem silnější signály, takže by neměly být tak ovlivněny RFI. Ale pro jistotu se snažte udržet vaše AC kabely izolované.
Dalším pravidlem pro dráty není smyčkování signálních kabelů antény (dvouvodičové), které mají tendenci vyvolávat stejný šum tím, že se z nich stávají antény samotné. Elektromagnetická indukce; je to požehnání, je to prokletí (pokud o tom nevíte).
Pokud jde o kvalitu kabelů: Špatně vyrobený kabel může způsobit problémy se šumem, ale utratit za ně jmění nemá žádnou skutečnou výhodu. Obvyklá mylná představa je, že čím dražší kov, tím lepší kabel. Špatně. Zlato se používá na konektory, protože neoxiduje, ne proto, že je nejlepším vodičem elektřiny. Je to docela dobré, lepší než nikl nebo chrom, ale ve skutečnosti o něco horší než stříbro a měď. Zapomeňte na platinu – zní to sexy, ale je asi na 20. místě v seznamu vodivosti.
Měděný drát se zlatými konektory jsou nejlepší kombinací; ale znovu, neposlouchejte propagandu butikového prodeje zvuku. Existuje spousta kabelů v rozmezí 10 až 20 $ – nebo dokonce nižší – které poslouží stejně dobře.
Jedna věc, kterou byste mohli zkontrolovat, i když je to většinou problém v aplikacích s vysokou impedancí (vyšší zisk/napětí, aka Hi-Z), jako jsou kytarové kabely, je to, že nejsou mikrofonní. Špatné nebo uvolněné stínění a další faktory mohou ve skutečnosti změnit fyzické otřesy na zvukový signál. Nedělám si legraci. S kabely pro připojení komponent jsem to zažil jen jednou v životě, a to u gramofonu. Pokud si však všimnete zvláštních zvuků, které se zdají být v souladu s basy nebo vibracemi, silně poklepejte prstem na signální kabely (se zapnutým zařízením), abyste zjistili, zda to není problém.
Ještě jeden problém s drátem: velikost. Zatímco drát s větším průřezem může ve skutečnosti pomoci zesilovači pracovat o něco snadněji a chladněji při buzení reproduktorů snížením impedance kabelu (odpor), dopad na signálové kabely je zanedbatelný. To znamená, že je neslyšitelný pro každého, kdo nezaplatil hodně za tlustý drát a potřebuje slyšet rozdíl.
Běžný problém se šumem 4: RF rušení
Přemýšleli jste někdy nad tím, proč jsou stěny vašeho stereo přijímače a dalších elektronických zařízení kovové, když se zdá, že všechno ostatní na světě je vyrobeno z plastu? Není to kvůli pevnosti v tahu, ale blokuje příchozí a odchozí RFI (radiofrekvenční rušení). Jakýkoli vodivý materiál má tendenci blokovat RF signály a přesměrovat jejich náboj na jeho povrch. Stínění na kabelech skutečně funguje jako Faradayova klec.
Protože by nebylo praktické přeměnit vaše domácí kino na Faradayovu klec, měli byste se místo toho snažit snížit sílu rádiových signálů, před kterými vaše A/V zařízení potřebuje ochranu. Mluvím o přenosných telefonech, mobilních telefonech, zařízeních Wi-Fi a dokonce i počítačích.
Počítače mohou generovat velké množství RFI, proto se vyhýbám pouzdrům s průhlednými plastovými stranami, které umožňují RFI cestovat oběma směry. Bezdrátové počítačové periferie, jako jsou myši a klávesnice, mohou také způsobovat rušení. Ale pokud k tomu dojde, jedná se o poruchu nebo špatný design a jedinou opravou je jejich výměna.
Zpět k věci: Nebuďte paranoidní, ale není špatný nápad držet vaše zařízení vyzařující RFI co nejdále od vašeho multimediálního nastavení. A pokud se jedná o zařízení, které má být blízko vašeho nastavení, ujistěte se, že je dostatečně stíněné.
Běžný problém se šumem 5: Šum kabelu USB/HDMI
Používám externí USB a Thunderbolt audio rozhraní, protože znějí mnohem lépe než cokoli, co najdete na základní desce PC. Věřte mi: pokud moje staré uši slyší rozdíl, existuje jeden. Ale když jsem poprvé začal používat takové zařízení, občas jsem slyšel velmi slabý šum. Z poměrně komplikovaných důvodů může do stínění USB kabelů unikat proud, který ovlivňuje signál. Je to otravné.
Existují tři způsoby odstranění šumu kabelu USB (a HDMI). Jedním z nich je použití kabelu s feritovou manžetou pro potlačení hluku (kolem kabelu nalisovaný kus železa). Můžete si také zakoupit klipsové feritové tlumiče hluku. Někdy se jim říká feritové korálky.
Druhou metodou je vedení vodiče, který má menší odpor než stínění kabelu USB/HDMI, z pouzdra zvukového rozhraní USB nebo zvukové komponenty HDMI do pouzdra vašeho počítače. Kabel reproduktoru na to funguje dobře. Elektřina vždy sleduje cestu nejmenšího odporu, takže rušivý proud prochází zemnicím vodičem spíše než stíněním kabelu. Toto je také známé jako pozemní zkrat nebo jednoduše zkrat.
Třetí metodou je získat USB šumový filtr (nikdy jsem neviděl žádný pro HDMI, ale HDMI adaptér by mohl fungovat), což je ve skutečnosti USB re-transmitter, který rozděluje připojení štítu. Ty stojí kolem 50 dolarů a údajně skutečně eliminují hluk. Nikdy jsem žádný nepoužil, protože první a druhý způsob jsou mnohem levnější a nikdy mě nezklamaly.
Běžný problém se šumem 6: Zvukový šum počítače
Dalším důvodem, proč používám externí rozhraní USB a Thunderbolt, je to, že prostě nejsou vystaveny tolika RFI. Interní zvuková řešení, zejména ta, která jsou umístěna na základní desce počítače, jsou citlivá na všechny druhy linkového šumu a elektromagnetického rušení, které nelze eliminovat. Jak jste si možná všimli, právě jsem vám dal řešení – použijte externí USB nebo Thunderbolt. To znamená, že existují karty PCI a PCIe, které by také mohly problém odstranit a také poskytnout více výstupů pro hraní her a prostorový zvuk.
Jediný dobrý zvuk je radostný zvuk, který vydáváte
Jakákoli kombinace výše uvedených přístupů by měla eliminovat veškerý hluk, který není vlastní vašemu audio systému, stejně jako některé, které jste si možná mysleli. byl vlastní. Ale pokud trpíte typem hluku, který jsem nepokryl, nebo máte domácí opravu, která funguje, podělte se o to s námi tím, že zanecháte komentář na naší stránce na Facebooku a/nebo mi pošlete e-mail na adresu letters@techhive. com.
Zábava v autě je záležitost, kterou v dnešní době bere hodně řidičů vážně. Pokud bychom se podívali na neustále rostoucí počet vozidel a provoz, který způsobuje, pochopíte, proč tomu tak je. Štěstí mají ti, kteří jsou schopni zajistit si více než jedno zařízení pro zábavu do auta.
Pro ty, kteří si nemohou dovolit další obrazovky a upgrady zvuku s vysokým rozlišením, je tu vždy spolehlivé stereo, které bylo součástí vašeho vozu.
Ale co když se váš jediný zdroj zábavy v autě najednou stane nepříjemným zdrojem obtěžování? Je to případ zemních smyček nebo něčeho, nad čím byste měli pokrčit rameny?
Zábava v autě je záležitost, kterou v dnešní době bere hodně řidičů vážně
Stejně jako každá jiná věc na této planetě nejsou součásti vašeho autorádia odolné proti opotřebení. Všechny jsou vyměnitelné, takže se může časem porouchat i po delším běžném používání. Samozřejmě, že za nevšedních podmínek s minimálními zásahy do údržby to bude mít problémy snadněji a mnohem rychleji.
Jedním z běžných problémů, se kterými se můžete setkat, pokud jde o autorádia, jsou zemní smyčky. Ale co přesně jsou zemní smyčky? Jak to ovlivní výkon vaší autorádio? A co s tím můžete dělat?
Odpovědi na tyto otázky spolu s dalšími věcmi, které potřebujete vědět o problémech s autorádiem, jsou uvedeny v tomto článku Philkotse.com.
Hluk z vašeho auta
Pokud náhle uslyšíte kvílení, hučení nebo jakýkoli nežádoucí hluk vycházející z autorádia, může to být způsobeno zemní smyčkou.
Člověk si však nemůže být tak jistý, pokud nebyla provedena důkladnější kontrola. Budete se muset podívat na nastavení zvuku, abyste si potvrdili, zda máte skutečně problém se zemní smyčkou.
Kňučení, hučení nebo jakýkoli nežádoucí hluk vycházející z autorádia může být způsoben zemní smyčkou
Co je to zemní smyčka?
Zemní smyčka je to, co se stane, když se dva komponenty vašeho autorádia uzemní v místech, kde jsou různé zemní potenciály. Pokud k tomu dojde, bude to generovat nechtěnou statickou elektřinu, která pak zavede nějaký druh rušení.
Toto rušení je často označováno jako kvílení nebo hučení. Pokud chcete vyřešit problém se zemní smyčkou, budete ji muset všechny uzemnit na stejném místě. Pokud nemůžete problém vyřešit okamžitě, můžete také použít takzvaný „in-line filtr šumu“, aby vaše problémy se zvukem zmizely.
Pokud chcete vyřešit problém se zemní smyčkou, budete ji muset všechny uzemnit na stejném místě
Pozemní smyčky pro stereo auto
Kromě zemních smyček existuje sto dalších problémů, které mohou způsobit, že vaše autorádio bude hrát legrační melodii (nebo v tomto případě otravnou). Zemní smyčky jsou však jedním z nejznámějších viníků. Nežádoucí šum je slyšet vždy, když se dvě audio komponenty ze stejného systému uzemní na dvou různých místech.
Pokud mají tato dvě místa různé zemní potenciály, konečný produkt se stává nežádoucím šumem. Pokud se tento rozdíl v zemních potenciálech odstraní, zmizí i nepříjemný hluk.
Zemnící smyčky jsou jedním z nejznámějších viníků, proč vaše autorádio vytváří nepříjemný hluk
V případě domácích audiosystémů k incidentům zemních smyček obvykle dochází, když jsou dvě součásti zapojeny do dvou různých zásuvek. Oprava záležitosti je v tomto případě mnohem jednodušší. Jediné, co musíte udělat, je změnit způsob zapojení elektroniky.
To však není tak jednoduché, jak to zní, pokud jde o audio systémy do auta. Šasi, stejně jako jakákoliv jiná kovová část, která je s ním v kontaktu, je uzemněna.
Problém je ale v tom, že ne všechny pozemky na světě jsou si rovny. Pokud například uzemníte jednu součást k podvozku vozidla a druhou k zapalovači cigaret v autě, může se z toho stát smyčka. Ve skutečnosti je to nejlepší příklad toho, jak vytvořit zemní smyčku.
>>> Související:
- 10 špatných zvuků aut, na které by si filipínští řidiči měli dát pozor
- Jak snížit hlučnost auta péčí o pneumatiky
Upevnění zemnící smyčky
Oprava zemní smyčky není tak složitá a dokonce si s ní můžete poradit sami. To samozřejmě platí, pokud máte základní znalosti o stereo jednotkách, vozidlech a kabeláži. Budete muset roztrhnout váš zvukový systém, abyste získali lepší přehled o tom, který prvek způsobuje problém.
Jakmile je otevřený, připojte některé uzemnění součásti přímo k podvozku vozidla, ale na stejném místě. Můžete vyzkoušet uzemnění ze zesilovače a dokonce i hlavní jednotky. Odtud uvidíte, jak důležité je vše naplánovat, pokud jde o instalaci nebo upgrade stereo systému.
Oprava zemní smyčky není tak složitá a dokonce si s ní můžete poradit sami
V některých případech bychom vám dokonce doporučili, abyste si nechali odborníka, který za vás udělá práci, abyste zajistili spolehlivé výsledky. Profesionální technici budou s největší pravděpodobností těmi nejlepšími lidmi pro instalaci nebo konfiguraci autorádia.
Mohou být také schopni upozornit na konkrétní problémy s instalací samotné hlavní jednotky, které mohou nastat v budoucnu. Díky tomu můžete žádat řešení těchto potenciálních problémů dříve, než k nim vůbec dojde. Koneckonců, prevence je lepší než léčba.
Jak izolovat zemní smyčky
Již jsme vás naučili, jak se vypořádat se zemní smyčkou nejrychlejším a nejnáročnějším možným způsobem. Ale kromě toho existuje také jiný způsob, jak tento problém vyřešit.
Pokud nemůžete nebo prostě nechcete otevřít stereo, můžete se také podívat na izolátor ve vašem vozidle.
Můžete se také podívat na izolátor ve vašem vozidle
Co je to izolátor?
Izolátor nebo také nazývaný izolátory zemní smyčky se skládá ze tří odlišných částí. Jedná se o transformátor, vstup a výstup. Všechny audio signály procházejí izolátorem přes vstupní konektor.
Poté procházejí transformátorem izolátoru. Když existuje, prochází výstupní zástrčkou. Pokud jste to ještě nevěděli, mezi výstupem a vstupem není žádné okamžité elektrické spojení.
Zemní smyčka nebo ve skutečnosti jakékoli jiné rušení, které se generuje, je nyní izolováno od stereo signálu.
Pokud to uděláte správně, budete si moci vychutnat kvalitu zvuku bez šumu z hlavní jednotky. Vezměte však na vědomí, že toto druhé řešení bude fungovat pouze jako náplast. Bude to filtrovat pouze šum, ale problém na vašem stereu zůstane.
