Nesprávné zachycování kondenzátu může způsobit velké škody na majetku. Je nutné, aby odpadní potrubí bylo správně nainstalováno, aby nedošlo k poškození bydliště nebo firmy.
Cívky výparníků jsou instalovány tak, aby umožnily dmychadlu buď tlačit nebo tahat vzduch přes cívku. Tlak, buď kladný nebo záporný aplikovaný přes had, je také stejný tlak aplikovaný na odtokové potrubí připojené k odtokové vaně hada výparníku.
Když je vzduch tlačen přes cívku, má se za to, že je pod kladným tlakem. Protože spirála je pod přetlakem, bude pod přetlakem i odvodňovací potrubí.
Když je vzduch tažen přes cívku, považuje se to za podtlak. Vzhledem k tomu, že spirála je pod podtlakem, vypouštěcí potrubí bude také pod tlakem.
Myšlenkou odvaděče kondenzátu je využití hmotnosti vody k zastavení proudění vzduchu produkovaného dmychadlem, aby byl nasáván (podtlak) do spirály výparníku nebo aby byl vytlačen (přetlak) z odtokového potrubí. během provozu.
Přetlaková cívka výparníku
Když dmychadlo fouká přes spirálu výparníku, spirála by se považovala za pod přetlakem.
Když dmychadlo vytváří přetlak, pohybující vzduch přes cívku a potrubím, vytváří podtlak, který táhne vzduch přes vratnou stranu.
Přetlaková cívka je nejčastěji spárována s plynovou/olejovou pecí. Umístění spirály výparníku před (před) výměníku tepla pece by mohlo způsobit předčasné selhání výměníku tepla v důsledku poškození výměníku tepla vlhkostí.
Vzhledem k tomu, že přetlakové potrubí kondenzátu je pod přetlakem, veškerý kondenzát, který se nachází v pánvi, je vytlačován odtokovým potrubím s odlučovačem nebo bez něj.
Nevýhodou nepřidání lapače do potrubí pro odvod kondenzátu s přetlakem je malá ztráta účinnosti vzduchu vytlačovaného přes odtokové potrubí místo toho, aby byl posílán do upraveného prostoru. Přidání lapače snižuje tyto ztráty, protože hmotnost vody působí jako bariéra.
Je důležité si uvědomit, že výstupní strana sifonu musí být níže než vstup, jinak se voda bude zálohovat, jakmile bude sifon plný.
Cívka výparníku podtlaku
Použití odtokového sifonu se stává velmi důležitým, když máte spirálu výparníku s podtlakem. Když dmychadlo táhne vzduch přes výparník, vytváří podtlak přes cívku a kladný tlak na potrubí.
Cívka výparníku s podtlakem je nejznámější u tepelných čerpadel a systémů pouze chlazení, které se obvykle vyskytují v podkroví.

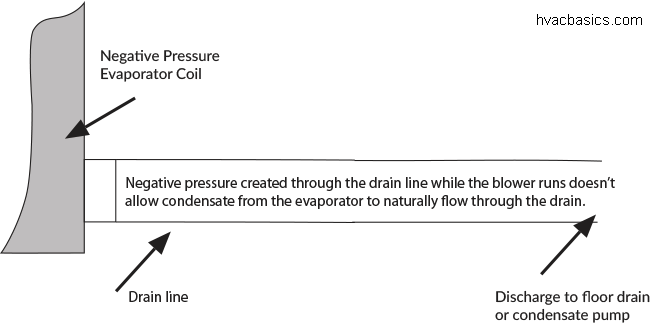

Podtlak aplikovaný na spirálu nedovolí kondenzátu v pánvi protékat odtokem, dokud se ventilátor nevypne. Do této doby může být v nádobě příliš mnoho kondenzátu, než aby ji odtokové potrubí zvládlo, nebo v horším případě může nádoba přetéct dříve, než se ventilátor vůbec vypne.
Vzduch nasávaný odtokem může dokonce vystříknout kondenzát skrz potrubí a způsobit poškození konstrukce nebo blízkých elektrických součástí.
Přidání ventilace
Přidání odvětrávacího potrubí k odtokovému potrubí je důležité, aby se zabránilo vzduchovému uzávěru způsobenému prověšeným odtokovým potrubím, dvojitým zachycováním nebo sdílením odtoku, jako je vysoce účinná pec a spirála výparníku AC.
Je důležité, aby byl ventil instalován za pastí, jinak to vypadá, že past vůbec neexistuje.
Odtokové potrubí by mělo být nakloněno 1/4″ na stopu směrem k místu vypouštění bez jakéhokoli prohýbání. Kdykoli máte na stejném odtokovém potrubí více sifonů, máte dvojitý sifon, a to zahrnuje prověšené odtokové potrubí, protože může fungovat jako odtokový sifon.
Jakmile voda teče z prvního lapače, aby naplnila druhý lapač, je mezi nimi uzavřen sloupec vzduchu. Vzduch váží méně než voda a stoupá vzhůru, čímž se zastaví proudění kondenzátu z prvního odlučovače.
Pokud mezi dva sifony přidáte průduch, vzduch bude mít únik a kondenzát bude proudit.
Společné osvědčené postupy
- Zlikvidujte kondenzát na vhodném místě. Neodtékajte na chodník, kdekoli, kde by mohlo dojít k zamrznutí vedení, nebo kolem základů konstrukce.
- Použití 3/4″ odtokového potrubí snižuje možnost ucpání odtoku, které může způsobit poškození majetku nebo poškození jednotky.
- Přidejte čištění, které je přístupné, aniž byste museli řezat odtokové potrubí.
- Odtokové potrubí podepřete páskou, aby se neprohýbalo nebo neklepalo.
- Přidejte alespoň 1/4″ sklon pro horizontální vedení, abyste pomohli odvodnění.
- Přidejte průduch za průduchem a před společný odtok.
Čištění odtokového potrubí a odtokových sifonů
Je důležité si uvědomit, že u každého spotřebiče vybaveného tlakovým spínačem musí být hadice odstraněny ze spínače, aby nedošlo k poškození membrány spínače při vyfukování nebo vysávání odpadního potrubí nebo lapače kondenzátu.
Existuje řada vysokotlakých odtokových sprejů nebo dusíku, které lze použít k rychlému vyčištění odtoku. Nejběžnějším způsobem je jednoduše vyfouknout odpad ručně nebo pomocí vakua vše ze systému odsát.
Vyfouknutím odtoku uvolníte překážky, ale vždy byste měli poté vedení propláchnout, abyste odstranili všechny zbytky odpadu, jinak by se vedení mohlo poměrně rychle zase ucpat.
Vyfukování odtokového potrubí

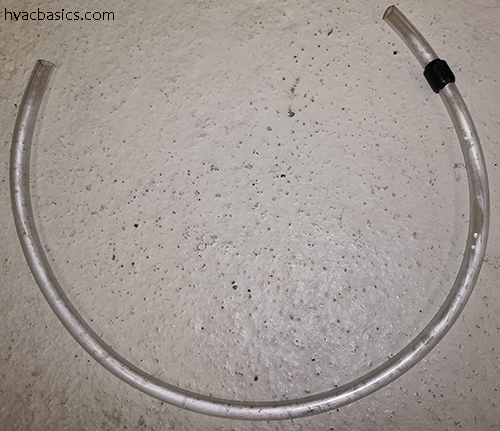

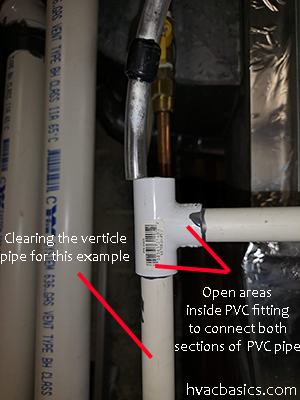

Profouknutí odtokového potrubí vyžaduje pouze kus 3/8″ hadice čerpadla kondenzátu a trochu elektrické pásky k utěsnění uvnitř PVC.
Po vložení zablokujte vstup vzduchu do lapače kondenzátu zařízení, pokud je to možné, a vyfoukejte nečistoty z odtokového potrubí.
Ve Spojeném království jsou nyní všechny nové plynové a olejové kotle povinny používat kondenzační technologii. To je navrženo tak, aby byly efektivnější, ušetřily vám peníze a snížily vaši uhlíkovou stopu. Kondenzační kotle pracují s účinností více než 90 procent, což je výrazné zlepšení oproti minulým modelům. Například ve srovnání se starým nekondenzačním plynovým kotlem s hodnocením G může kondenzační model s hodnocením A ušetřit rodinnému domu více než 300 liber ročně na nákladech za energii.
Abyste mohli zažít trvalé výhody plynového kondenzačního kotle, musíte se ujistit, že zůstane v dobrém stavu – a mimo jiné to znamená udržovat lapač kondenzátu kotle v čistotě. Časem se mohou tyto lapače ucpat usazeninami a pokud se tak stane, váš kotel může přestat fungovat.
Čtěte dále, abyste se dozvěděli více o tom, proč je tato konstrukční funkce potřebná a jak můžete zajistit, aby ta ve vašem kotli zůstala čistá.
Shrnutí témat:
- Co je to kotlový kondenzát?
- Je kondenzát kotle nebezpečný?
- Co je lapač kondenzátu – a proč by se mohl ucpat?
- Jak mohu vyčistit odvaděč kondenzátu v kotli?
Co je to kotlový kondenzát?
Kondenzační kotle jsou konstruovány tak, aby využívaly nejen teplo vznikající při procesu spalování, ale také teplo obsahu vodní páry. Starší, nekondenzující modely mohly plýtvat až 50 procenty vyrobeného tepla kvůli plynům unikajícím kouřovodem.
U nových spotřebičů se energie v těchto plynech zachycuje a využívá k předehřívání studené vody, která vstupuje do kotle. Během tohoto procesu teplota spalin rychle klesá z přibližně 130 ℃ na pouhých 50 ℃. Tento pokles teploty způsobuje kondenzaci plynů.
Každou hodinu dokáže zařízení vyprodukovat až dva litry kondenzátu – známého také jako kotlový kondenzát. Tento kondenzát je pak odváděn z vaší odpadní vody potrubím na kondenzát.
Je kondenzát kotle nebezpečný?
Obecně lze říci, že na kondenzátu z kotle není nic nebezpečného. Část oxidu uhličitého vzniklého při procesu spalování se rozpouští v kondenzátu, čímž se stává mírně kyselým. Protože je však pouze mírně kyselý, není zdraví nebezpečný – takže to není něco, čeho byste se měli obávat.
Je však třeba poznamenat, že kapalina může být korozivní pro určité materiály, včetně kovů. To je důvod, proč potrubí kondenzátu vedoucí z vašeho kotle bude vyrobeno spíše z plastu než z kovu.
Kondenzát z bojleru produkovaný vaším spotřebičem bude bezpečně odváděn s vaší domovní odpadní vodou, stejně jako vaše pračka a dřez.
Získejte cenovou nabídku na nový kotel. Ušetřete peníze a energii
Co je lapač kondenzátu – a proč by se mohl ucpat?
Jak tedy funguje odvaděč kondenzátu v kotli? Úkolem lapače kondenzátu je bezpečně shromažďovat a vypouštět kondenzát produkovaný kotlem a zabraňovat tomu, aby s ním unikaly výpary vzniklé při procesu spalování. Tyto komponenty se liší v designu v závislosti na modelu kotle, který máte, ale všechny jsou poměrně jednoduché. Vaše může být základní „U“ ohybová past nebo trochu složitější sifonová past.
Časem se v těchto složkách může začít usazovat sediment. Například malé kousky výměníku tepla mohou zkorodovat a mohou skončit v jímce a nakonec v jímce kondenzátu.
Pokud je dostatek sedimentu, nakonec to zastaví tok kondenzátu, což způsobí, že se tato kapalina vrátí do spodní části výměníku tepla. Pokud k tomu dojde, váš kotel z bezpečnostních důvodů automaticky přestane fungovat.
Jak mohu vyčistit odvaděč kondenzátu v kotli?
Prvním bodem, který je třeba poznamenat o údržbě odlučovačů kondenzátu, je, že pokud zajistíte pravidelný servis vašeho kotle v souladu s pokyny výrobce, neměli byste mít s tímto komponentem žádné problémy. Váš topenář během těchto prací vyčistí sifon, čímž zabrání usazování usazenin. Ucpané odlučovače kondenzátu se obvykle vyskytují pouze u spotřebičů, které nebyly řádně nebo po dlouhou dobu servisovány.
Druhým bodem, který je třeba poznamenat, je, že pokud váš kotel selže zapalovat a máte podezření, že je na vině ucpaný odlučovač kondenzátu, měli byste zavolat technika, aby jej vyčistil, než abyste se o tuto práci pokoušeli sami. Známky, že je váš sifon kondenzátu ucpaný, mohou zahrnovat slabé bublání vycházející z vašeho kotle nebo neobvyklý zvuk vycházející z kouřovodu mimo váš domov.
Pokud je nutné sifon vyčistit, váš topenář jej odstraní, důkladně vypláchne, znovu naplní a poté namontuje. Je to poměrně rychlá práce a neměla by být drahá, ale vyžaduje registrovaného odborníka na Gas Safe, takže to není něco, co byste měli zkoušet sami.
