Regulátor napětí je důležitou součástí každého elektronického zařízení. Pomáhá zajistit, aby bylo elektronickým součástkám přiváděno správné napětí, a také je chrání před poškozením v důsledku napěťových špiček. Multimetr lze použít k testování regulátoru napětí, aby se zjistilo, zda funguje správně. Zde je návod, jak to udělat.

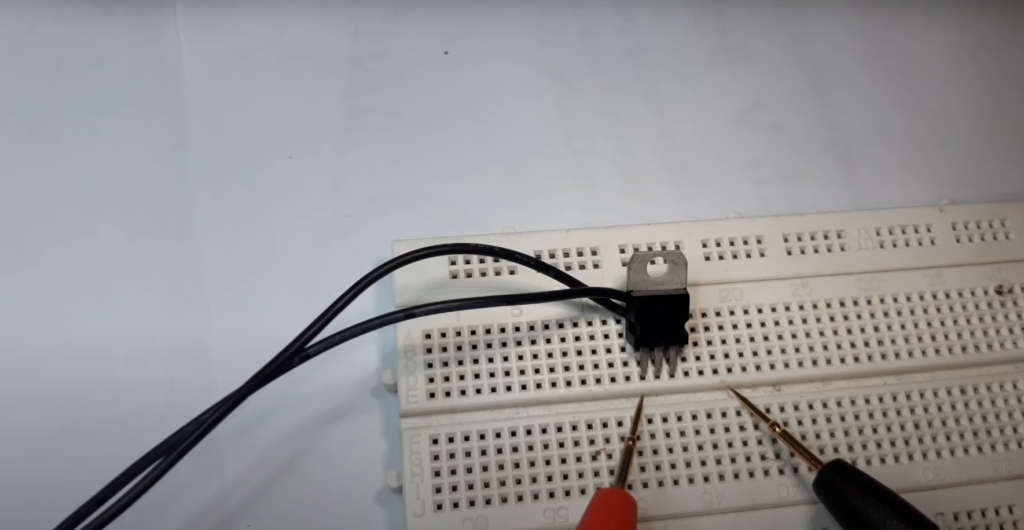

Co je to regulátor napětí?
Regulátor napětí je důležitou součástí většiny elektrických a elektronických zařízení. Pomáhá udržovat výstupní napětí zařízení v přijatelných mezích a zajišťuje, že nebude příliš nízké nebo příliš vysoké.
Regulátory napětí se obvykle používají k regulaci napětí z baterií, alternátorů nebo jiných zdrojů stejnosměrného proudu. [1]
Co je multimetr?
Multimetr je elektronické zařízení, které dokáže měřit několik parametrů, jako je napětí, proud a odpor.
Má dvě sondy, které jsou připojeny k testovacím bodům. Hodnoty na multimetru se zobrazují na digitálním displeji nebo analogovém měřidle. Většina multimetrů má tři rozsahy, ve kterých měří tyto hodnoty: AC (střídavý proud), DC (stejnosměrný proud) a Ohm (odpor).
Jak otestovat regulátor napětí pomocí multimetru?
Testování regulátoru napětí pomocí multimetru je důležitou součástí pravidelné údržby, protože pomáhá identifikovat všechny potenciální problémy, které se mohou vyskytnout. Proces je relativně přímočarý a zahrnuje měření vstupního a výstupního napětí v různých bodech obvodu.
Začněte nastavením multimetru na správný rozsah stejnosměrného napětí a ujistěte se, že je nastaveno na 20 V nebo vyšší. To by mělo odrážet to, co očekáváte z hlediska vstupního napětí. Následně připojte jeden vodič k zemi (černý) a poté se dotkněte druhé sondy na každé svorce obvodu regulátoru. Nezapomeňte zdokumentovat a zkontrolovat tyto hodnoty, abyste se ujistili, že splňují standardní požadavky vašeho zařízení.
Jakmile získáte všechna vstupní měření, vypněte napájení obvodu regulátoru a odpojte všechna připojení – kromě zemního. Přepněte multimetr na nastavení stejnosměrného napětí a nastavte rozsah na 5V nebo vyšší (mělo by odpovídat očekávanému výstupnímu napětí). Připojte jeden z jeho vodičů k zemi (černý) a poté se dotkněte druhé sondy každé svorky na obvodu regulátoru. Tím získáte odečet výstupního napětí. Porovnejte tyto hodnoty s těmi, které jste získali dříve, a ujistěte se, že jsou v rámci specifikací pro vaše zařízení.
Jakmile dokončíte všechny tyto kroky, můžete si být jisti, že váš regulátor napětí funguje správně. Pamatujte, že pokud je nějaké měření mimo to, co by mělo být, je čas zvážit výměnu regulátoru napětí, protože již nemusí poskytovat dostatečnou ochranu před nebezpečnými elektrickými špičkami nebo přepětími. [2]

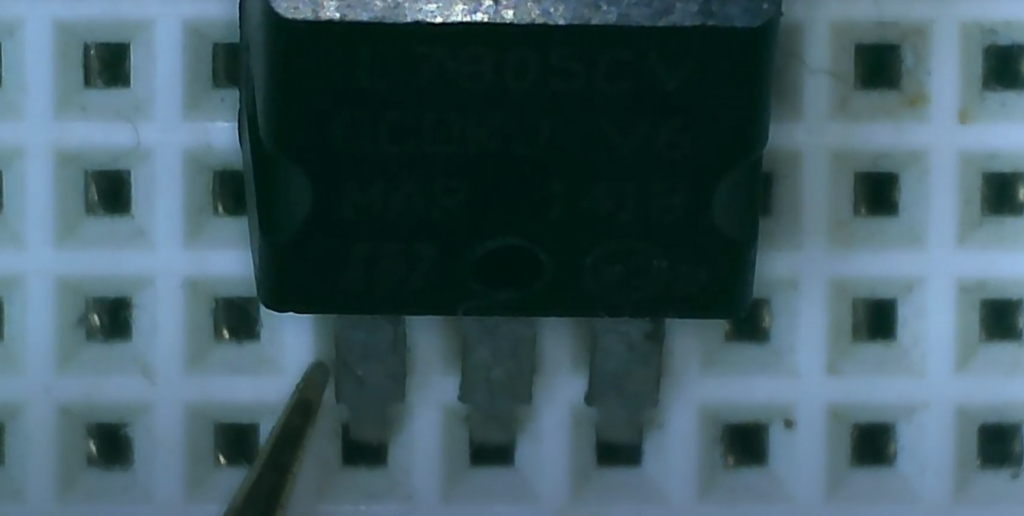

Primární příznaky špatných regulátorů napětí
Jedním z indikátorů, že váš regulátor napětí selhává, je, že produkuje výstupní napětí, které není konzistentní. To může být viděno jako kolísání aktuálních hodnot, když používáte multimetr k měření výstupních voltů. Pokud dojde k náhlým poklesům napětí, pak to často ukazuje na špatný regulátor.
Dalším příznakem špatného regulátoru napětí je nadměrná tvorba tepla. Pokud se součástka příliš zahřívá, může to zkrátit její životnost a nakonec vést k úplnému selhání. Teplo generované vadnými regulátory se může časem nahromadit a způsobit trvalé poškození, pokud není kontrolováno.
Třetím vodítkem, že váš regulátor napětí může být chybný, je, že má nízký proudový výstup nebo je občas zcela neaktivní. Regulátory napětí, které neprodukují dostatečný proud pro zařízení, ve kterém jsou instalovány, mohou způsobit řadu problémů. To zahrnuje nestabilní výstupní napětí nebo dokonce žádný výstup.
A konečně, pokud váš regulátor produkuje příliš mnoho proudu, může to být také indikátorem vadné součásti. Příliš velký proud může vést k poškození jiných součástí a dokonce k přetížení samotného obvodu.
Testováním regulátoru napětí pomocí multimetru a vědomím těchto běžných příznaků můžete zabránit dalšímu poškození vašeho systému a prodloužit jeho životnost. Vědět, jak identifikovat špatný regulátor napětí, je nezbytné pro každého, kdo pracuje s elektronikou.
Testování 3-svorkového regulátoru napětí
Nejprve se ujistěte, že napájení regulátoru je vypnuté. Budete muset připojit vodiče multimetru k výstupním a zemnicím svorkám regulátoru napětí. Pokud používáte analogový multimetr, polarita vašeho měřiče by měla být nastavena na DC volty.
Dále zapněte napájení a změřte napětí mezi výstupní svorkou a zemnicí svorkou. To by mělo být blízko jmenovité hodnoty uvedené v datovém listu nebo vytištěné na vašem dílu. Pokud čte něco jiného, pak můžete mít špatný regulátor a pokud byste jej nechali bez dozoru, mohli byste potenciálně poškodit součásti k němu připojené.
Můžete také použít digitální multimetr s funkcí duálního sledování, která vám umožní sledovat výstup i vstup najednou. To vám poskytne lepší informace o tom, zda regulátor funguje správně.
A konečně, pokud má váš regulátor napětí další svorku pro seřizovací kolík, lze jej otestovat pomocí odporu v sérii se zemnicím vodičem. Rezistor by měl být seřizován, dokud nezískáte hodnotu, která je v toleranci od regulovaného výstupu. Pokud to nefunguje, může to znamenat, že váš regulátor napětí je vadný a je třeba jej vyměnit.
Jakmile dokončíte testování vašeho regulátoru napětí, vypněte napájení a v případě potřeby odpojte všechny komponenty, které jsou k němu připojeny. To pomůže zajistit, že dalším používáním zařízení s vadnou součástí uvnitř nedojde k žádnému dalšímu poškození. [3]

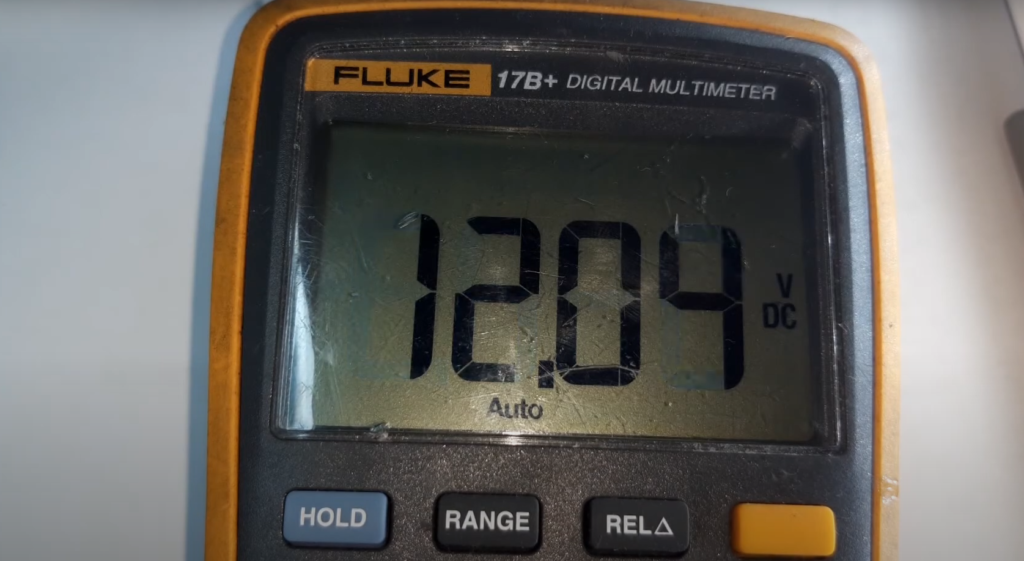

Jak funguje regulátor napětí v autě?
Regulátor napětí automobilu je elektrická součást, která pomáhá regulovat a udržovat správnou úroveň napětí v elektrickém systému vozidla. Dělá to tak, že odebírá výstup z alternátoru, který se může značně lišit v závislosti na otáčkách a zatížení motoru, a převádí jej na stabilní 12 voltů které umožňují správnou funkci všech elektronických součástí.
Regulátor funguje tak, že porovnává vstupní napětí s referenčním napětím, obvykle kolem 14.4V – 15V (v závislosti na značce/modelu), poté upravuje svůj výstup podle potřeby tím, že řídí, kolik proudu prochází budicími vinutími v alternátoru, aby produkoval více. nebo menší výkon. Tento proces udržuje elektroniku vašeho vozu v hladkém chodu a zároveň ji chrání před poškozením způsobeným příliš vysokým nebo příliš malým napětím.
Regulátor lze otestovat pomocí multimetru a zkontrolovat, zda funguje správně: nejprve nastavte multimetr na měření stejnosměrného napětí a připojte vodiče ke svorkám baterie. Hodnota by měla být kolem 12V nebo mírně vyšší; pokud je nižší nebo výrazně kolísá, může být nutné regulátor vyměnit. Měli byste také zkontrolovat jakékoli viditelné známky poškození na samotné jednotce, jako jsou roztavené dráty nebo spálené spoje. Pokud vše ostatní selže, nechte odborně zkontrolovat a podle potřeby součást vyměňte.
Celkově je udržování regulátoru napětí vašeho vozu v dobrém stavu zásadní pro zajištění hladkého chodu motoru a ochrany veškeré elektroniky před přepětím nebo poklesem napětí. S trochou testování a údržby si můžete být jisti, že vaše auto bude v nadcházejících letech optimálně fungovat. [4]

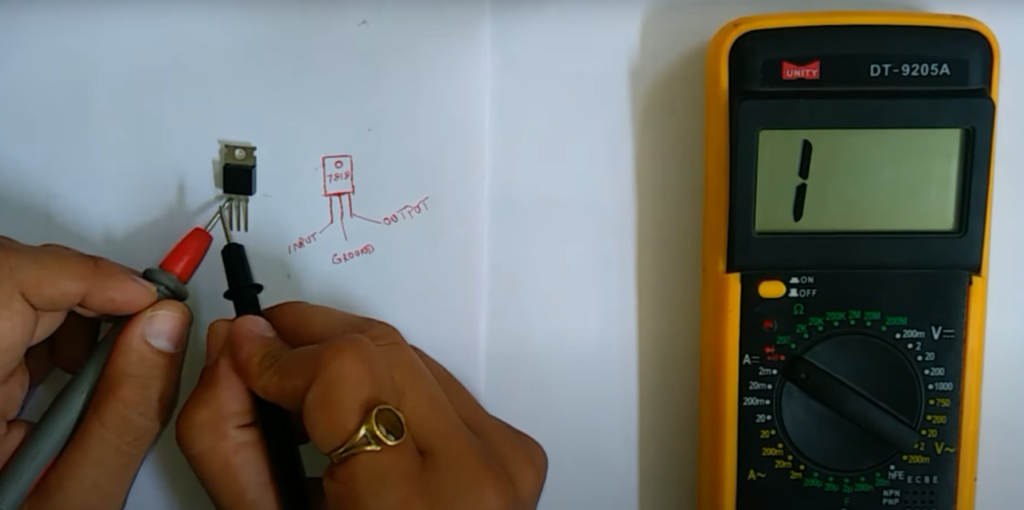

Může špatný regulátor napětí zničit baterii?
Ano, špatný regulátor napětí může zničit baterii. Špatný regulátor napětí může baterii přebít, což vede k jejímu zničení. Příliš velké nabíjení může způsobit, že se elektrolyt z baterie odpaří a přestane správně fungovat. Tím se nejen zkrátí životnost vaší baterie, ale může to také vést k nebezpečným podmínkám, jako je únik kyseliny nebo dokonce exploze.
Abyste tomu zabránili, je důležité pravidelně testovat váš regulátor napětí pomocí multimetru, abyste se ujistili, že funguje správně. Máte-li podezření, že váš regulátor napětí může být vadný, nechte jej zkontrolovat zkušeným technikem pro správnou diagnostiku a opravu.
Můžete řídit s vadným regulátorem napětí?
Ne, neměli byste jezdit s vadným regulátorem napětí. Vadný regulátor napětí může způsobit problémy, jako je rychlejší vybíjení baterie než normálně nebo dokonce zhasnutí motoru, pokud není schopen udržovat elektrický systém na správné úrovni. Může to také vést k některým vážnějším problémům, jako je zkratování jiných součástí vozidla a způsobit další poškození na lince.
Pokud váš regulátor napětí nefunguje správně, je nejlepší jej nechat zkontrolovat profesionálním mechanikem a v případě potřeby vyměnit, než se znovu pokusíte řídit vozidlo. To zajistí, že vaše auto bude fungovat hladce a bezpečně po mnoho kilometrů.
Kolik stojí výměna regulátoru napětí?
Náklady na výměnu regulátoru napětí budou záviset na typu a složitosti zařízení. Standardní třísvorkový lineární regulátor se může pohybovat od 2 do 30 USD, zatímco sofistikovaný integrovaný obvod s vestavěnými funkcemi může stát až stovky dolarů. Než se pustíte do jakéhokoli nákupu, je důležité zvážit svůj rozpočet. Navíc, pokud testujete velké množství regulátorů, může být levnější nakupovat ve velkém za zvýhodněnou sazbu.
Jakmile si zakoupíte vhodný regulátor napětí pro vaše potřeby, je třeba vzít v úvahu i náklady na instalaci. V závislosti na typu a složitosti projektu může být nutné zajistit odbornou pomoc, což by mohlo zvýšit celkové náklady. Nezapomeňte ani na náklady na dopravu; ty se mohou rychle sčítat v závislosti na velikosti a hmotnosti zařízení.
Pokud vám vyhovuje pájení, může instalace regulátoru napětí sami ušetřit čas a peníze. To platí zejména, pokud plánujete použití více regulátorů pro větší projekty. Zvažte prozkoumání místních online výukových programů, abyste se naučili, jak to správně provést, než se sami pokusíte o jakékoli opravy nebo výměny.
Celkově se náklady na výměnu regulátoru napětí mohou značně lišit v závislosti na vašich potřebách. Prozkoumání cen předem vám pomůže učinit kvalifikované rozhodnutí, pokud jde o výměnu nebo opravu vašeho regulátoru napětí. Navíc v případě pochybností se poraďte s profesionálním technikem, který může nabídnout pomoc a rady specifické pro váš projekt. [5]
FAQ
Jak testujete regulátor napětí pomocí multimetru?
Chcete-li na zkušebním stavu otestovat regulátor napětí pomocí multimetru, budete muset nastavit multimetr na nastavení ACV nebo DCV v závislosti na typu napětí, které testujete. Po připojení kladných a záporných vodičů multimetru k odpovídajícím svorkám regulátoru napětí jej zapněte. Po zapnutí zkontrolujte, zda nedochází ke zkratu mezi dvěma kolíky měřením jejich napětí. Pokud je vše v pořádku, změřte výstupní napětí na požadovaných výstupních svorkách. To by mělo odpovídat tomu, co bylo uvedeno v datovém listu pro tento konkrétní regulátor napětí. Nakonec zkontrolujte, zda je při připojení k zátěži dostatečný tok proudu, protože to může výrazně ovlivnit její výkon.
Jak diagnostikujete špatný regulátor napětí?
Pokud máte podezření, že je vadný regulátor napětí, prvním krokem je změřit vstupní a výstupní napětí multimetrem. Pokud je vstupní napětí správné, ale výstupní napětí je nesprávné nebo kolísavé, může to znamenat vadnou součást. Může být také užitečné zkontrolovat fyzický stav regulátoru, zda nevykazuje známky poškození, jako je prasklá izolace nebo stopy po popálení, které by vás mohly vést k další diagnostice. Dalším způsobem, jak diagnostikovat špatný regulátor napětí, je pomocí osciloskopu změřit jeho průběh a porovnat jej s tím, co bylo uvedeno v jeho datovém listu. To vám může poskytnout lepší přehled o základním problému.
Jak řešíte poruchu regulátoru napětí?
Jakmile bylo zjištěno, že regulátor napětí selhal, je důležité pokusit se určit hlavní příčinu selhání. To lze provést kontrolou fyzického stavu zařízení, zda nevykazuje známky poškození, nebo pomocí multimetru zkontrolovat, zda mezi jeho kolíky nejsou nějaké zkraty. Může být také užitečné zkontrolovat, zda byl dostatečný vstupní výkon, protože to mohlo způsobit přetížení, které vedlo k selhání regulátoru. A konečně provedení další diagnostiky pomocí osciloskopu nebo logické sondy může pomoci určit jakékoli nefunkční součásti, které mohly způsobit poruchu.
Jaká preventivní opatření mohu učinit při jednání s regulátorem napětí?
Před připojením napájení k regulátoru napětí se vždy doporučuje ujistit se, že jej přivádíte správným vstupním napětím, protože to může pomoci snížit riziko přetížení nebo poškození zařízení.
Kromě toho je důležité se ujistit, že všechna spojení jsou bezpečná a že nedochází ke zkratu mezi dvěma kolíky. V neposlední řadě se také doporučuje pravidelně kontrolovat fyzický stav regulátoru, zda nevykazuje známky opotřebení nebo poškození, které by mohly ohrozit jeho výkon. Tato preventivní opatření by měla pomoci zajistit spolehlivý a bezpečný provoz při práci s regulátory napětí.
Užitečné video: JAK ZKONTROLOVAT 7818,7812,7809,7805 REGULÁTOR NAPĚTÍ S MULTIMETREM || UVNITŘ VŠE || HINDŠTINA
Proč investovat do čističky vzduchu?
Testování regulátoru napětí pomocí multimetru není obtížné a lze jej provést v několika krocích. Ujistěte se, že jste dvakrát zkontrolovali připojení a naměřené hodnoty, než dojdete k závěru, že regulátor napětí funguje správně. Pokud si stále nejste jisti, požádejte o další pomoc odborníka nebo se obraťte na výrobce zařízení. Je důležité si uvědomit, že testování regulátoru napětí vyžaduje napájení zařízení, takže se ujistěte, že jste od něj před zahájením testování odpojili všechny vodiče. S náležitou péčí by následující kroky měly pomoci zajistit přesné výsledky a bezpečný provoz vašich elektronických součástí.
