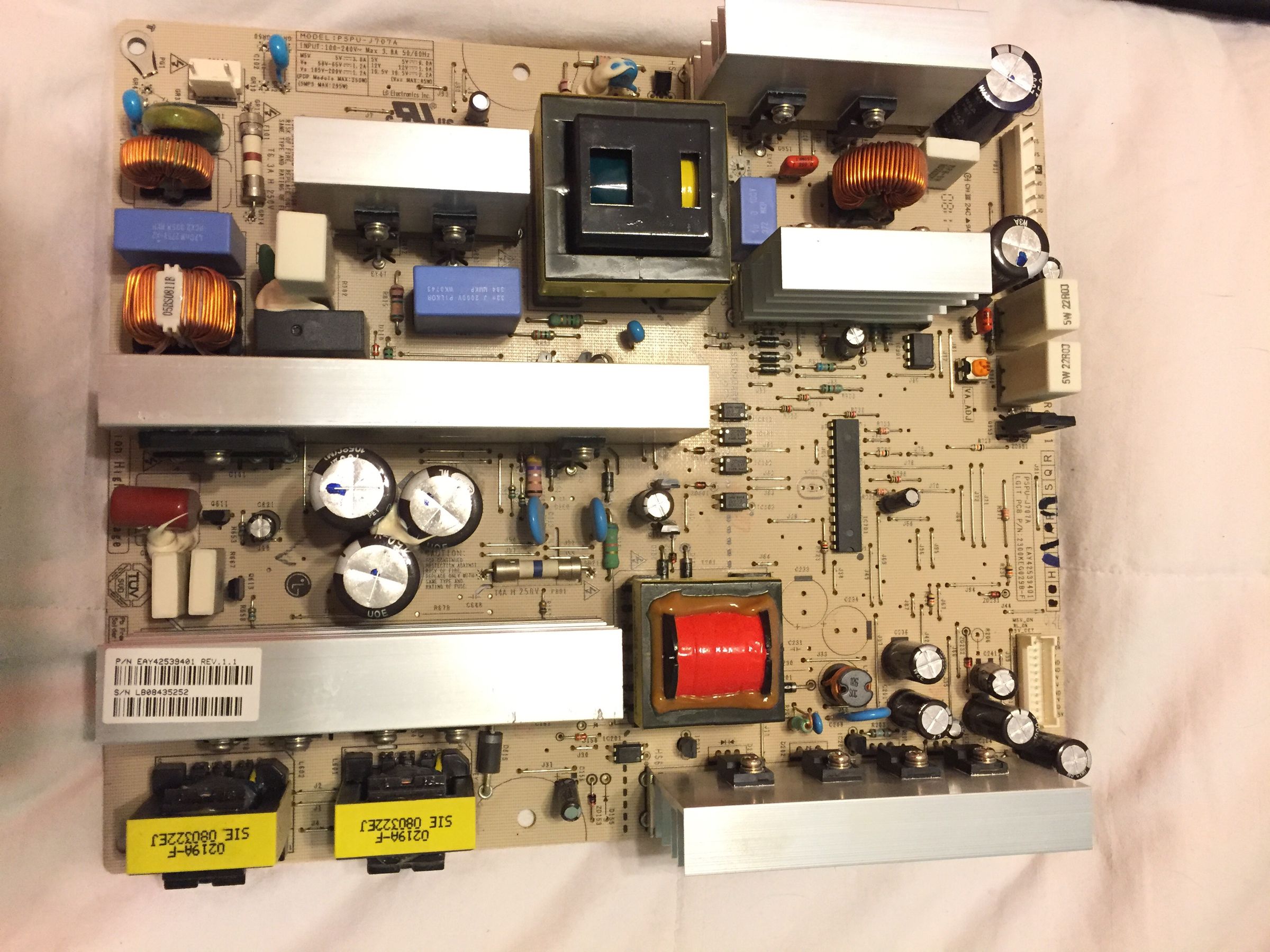

Úvod: Opravte svou elektroniku výměnou vypálených kondenzátorů
Od fhidiort Sledujte
Kontrola přepálených kondenzátorů ve vaší nefunkční elektronice je rychlá a snadná, pokud víte, co hledáte. Výměna jednoho dílu za pár dolarů za kus je mnohem levnější než výměna celého monitoru za stovky dolarů! Monitory, digitální převodníky a další elektronika související s videem mají běžně problémy s napájením, které jsou způsobeny vadnými (čti: nízká kvalita výroby) kondenzátory. Mezi běžné příznaky patří:
– Jednotka se nezapne
— Jednotka se nevrátí z pohotovostního režimu
— Jednotka se přerušovaně zapíná a vypíná
— Obrazovka bliká nebo je zkreslená
— Čáry přes obrazovku
Pokud zaznamenáte některý z těchto případů, vyplatí se několik minut zkontrolovat kondenzátory na desce plošných spojů.
Přidat tip Položit otázku Komentář Stáhnout
Krok 1: Potřebné nástroje
Kontrola kondenzátoru vyžaduje pouze vaše oční bulvy, ale jejich výměna vyžaduje několik nástrojů:
— Šroubovák, šestihranný klíč nebo cokoli, co je potřeba k otevření pouzdra
— Páječka
— Náhradní kondenzátory (hodnoty najdete v následujících krocích)
Volitelný, ale užitečný je také pájecí knot, který je v Radio Shack k dispozici za poměrně levnou cenu.
V tomto příkladu opravuji převaděč digitální televize, který se zapne, ale neaktivuje se z pohotovostního režimu.
Přidat tip Položit otázku Komentář Stáhnout
Krok 2: Otevřete pouzdro
Nejdůležitější: vypněte a odpojte jednotku!
Pomocí šroubováku nebo jiných nástrojů otevřete skříň elektroniky, abyste měli snadný přístup k desce plošných spojů. Pokud máte potíže, vyhledejte online příručku a zjistěte, kde jsou různé šrouby a jazýčky pro otevření pouzdra.
Rozsviťte světlo, abyste snadno viděli elektrolytické kondenzátory.
Přidat tip Položit otázku Komentář Stáhnout
Krok 3: Jak vypadá vyfouknutý kondenzátor
Vybitý kondenzátor může být zjevně rozbitý (unikající nahnědlá tekutina, zkorodovaný nebo s přerušenými vodiči), ale někdy je to jemné. Horní část vyfouknutého kondenzátoru bude mírně ohnutá směrem ven do konvexního tvaru, spíše než plochá nebo mírně zahloubená dovnitř jako pracovní kondenzátor. Příklady viz výše uvedené fotografie.
Představte si to jako vakuově uzavřenou skleněnou láhev. Když je těsnění neporušené, uzávěr láhve je plochý, a když pečeť porušíte, uzávěr láhve vyskočí. Toto jemné „vyskakování“ je přesně to, co hledáte.
Přidat tip Položit otázku Komentář Stáhnout
Krok 4: Vyjměte starý kondenzátor
Poznamenejte si polaritu starého kondenzátoru a označte přesné hodnoty, které budete potřebovat pro výměnu: kapacita a jmenovité hodnoty napětí/teploty (může být napsáno na samotném dílu, nebo si můžete vyhledat číslo dílu).
Přitlačte hrot zahřáté páječky přímo na pájený spoj na zadní straně desky plošných spojů, která drží starý kondenzátor dole. Druhou rukou držte samotný kondenzátor. Jak se spoj roztaví, můžete cítit, že špička žehličky zapadne do otvoru v desce plošných spojů. Jakmile se tak stane, vytáhněte vodič této strany z desky. Poté opakujte s druhou stranou.
To může vyžadovat trochu pokusů a omylů. Cílem je zarýt samotný hrot žehličky do spoje, aby se pájka v otvoru zahřála a roztavila. Pokud je příliš mnoho pájky na to, aby vaše žehlička dosáhla k samotnému otvoru, možná budete chtít použít pájecí knot, abyste se zbavili některých přebytků.
Uvědomte si také, že někteří výrobci používají pájku, kterou nelze roztavit typickou páječkou pro kutily.
Přidat tip Položit otázku Komentář Stáhnout
Krok 5: Vložte nový kondenzátor
Ořízněte vodiče nového kondenzátoru tak, aby byly oba rovné a seděly přibližně ve stejné výšce jako starý kondenzátor.
Umístěte vodiče nového kondenzátoru do otvorů, kde byl starý kondenzátor, se správnou polaritou. Stejně jako předtím přitlačte hrot páječky přímo na spoj v zadní části desky plošných spojů. Jakmile hrot zapadne do otvoru, protlačte drátěné vedení otvorem a poté vyjměte žehličku. Starý pájený spoj kolem nového dílu ztuhne a bezpečně ho udrží. Opakujte s druhou stranou. V případě potřeby přidejte do spoje novou pájku.
Přidat tip Položit otázku Komentář Stáhnout
Krok 6: Pracujte hned!
Vraťte desku plošných spojů do jejího pouzdra a otestujte napájení a výstup. Elektronika by už měla fungovat!
Přidat tip Položit otázku Komentář Stáhnout
1 osoba vytvořila tento projekt!
Vytvořili jste tento projekt? Sdílejte to s námi!
Doporučení
Ženevské hodiny od gzumwalt v 3D tisku
Dřevěná kulatá Maya aztécká šperkovnice od RoughWood81 v oboru zpracování dřeva
Rychlejší? NÁSTROJ na odstranění hmoždinek | Odstraňovač zátky od itzikdiy v Nástrojích
Arcade Student Design Challenge
Soutěž Anything Goes
Soutěž Zůstaňte v teple
54 Komentáře
Odpovědět Hlasujte pro
Mám sterio v obýváku, ale šel do něj proud a teď přestalo chodit. Pomozte mi někdo prosím.
Odpovědět před 2 lety
Odpovědět Hlasujte pro
Zkontroloval jsi skleněnou pojistku? Mělo by to být někde uvnitř.
Odpovědět Hlasujte pro

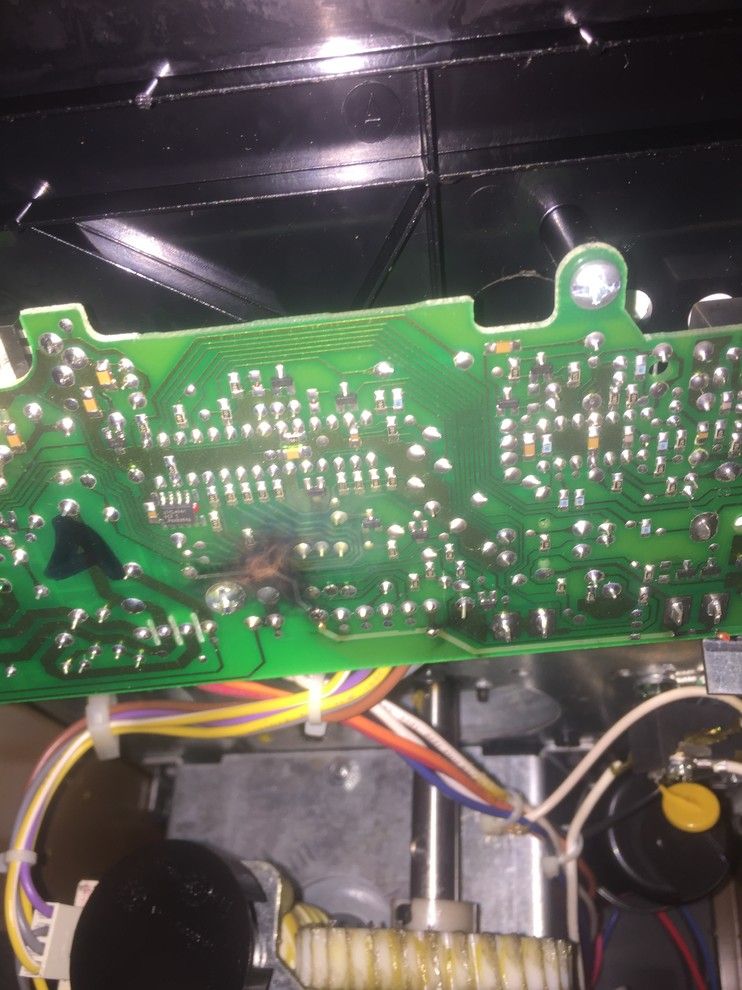

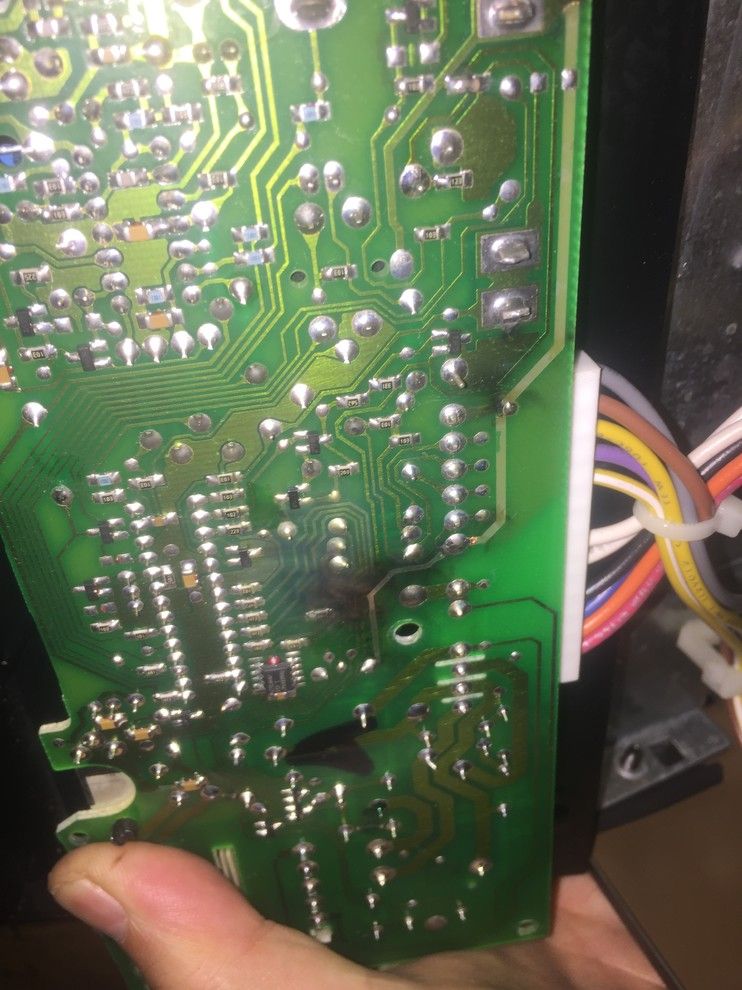

Hej lidi. Mám otvírač garážových vrat řemeslník/liftmaster model 41A5021-1l. Měla bleskovou bouři, vypnul jistič a zdá se, že je teď mrtvý. Zcela. Dokonce i zásuvka GFI, do které byla zapojena, potřebovala vyměnit. Vytáhl desku a všiml si možná dvou zakouřených oblastí na desce. Můžu si koupit novou desku za 75 dolarů, ale nemyslím si, že jde o špatný spoj. Tady je pár fotek. Nějaké nápady? A na modrém kondenzátoru (ne opravdu blízko kouřové oblasti na desce, zuby jsou super vytlačené? Nápady?, trochu nováček. (můžu také přidat další fotografie, pokud bude potřeba)
Odpovědět před 2 lety
Odpovědět Hlasujte pro
Ten modrý kondenzátor je vyfouknutý, takže ten musíte určitě vyměnit. Jen zkontrolujte, co je v kouřových místech a vyměňte tyto věci. Jsem si jistý, že to bude fungovat znovu, jakmile to uděláte. Hodně štěstí
Odpovědět Hlasujte pro
Otázka. Prosím pomozte! Vytáhl jsem své kondenzátory, než jsem si přečetl, jak je odstranit (vím. Hloupé) a mám teď všechny nástroje a nové kondenzátory. Jak mohu vyřešit svůj problém? V díře stále vidím část starých drátů. Mám vzít sweezer a nahřát zadní část a postupovat podle pokynů pro odstranění nebo jen připájet nové na staré dráty? Děkuji všem, kteří mi mohou pomoci s mým dilematem!
Odpovědět před 7 lety
Odpovědět Hlasujte pro
Myslel jsem “pinzetu”
Odpovědět před 7 lety
Odpovědět Hlasujte pro
Vyřešili jste to nakonec? Své jsem ještě neudělal. Můj syn, který je elektroinženýr, ale žije na opačném konci kontinentu, mě varuje, že výměna kondenzátorů je mnohem obtížnější, než by si myslela většina výukových programů, jako je tento. Je mi 71. Pochybuji, že mám kvalitu zraku a pevné ruce, které považuje za potřebné pro tuto práci. Chce, abych mu dovolil koupit mi k Vánocům novou televizi.
Odpovědět před 7 lety
Odpovědět Hlasujte pro
Udělal jsem to a funguje to skvěle. Jediný problém je, že se to samo zapíná uprostřed noci. Ha! Netuším proč
Odpovědět před 2 lety
Odpovědět Hlasujte pro
Myslím, že mám dobrý odhad, proč by se to zapnulo uprostřed noci. Jsem jen o čtyři roky mladší než archp2016, ale chlípný.
Odpovědět před 7 lety
Odpovědět Hlasujte pro
Vyřešil jsi to nakonec?
Odpovědět Hlasujte pro
Děkujeme za zveřejnění tohoto informativního videa! Mám otázku, na kterou nemohu najít odpověď. jaké jsou některé kvalitní značky kondenzátorů ke koupi pro opravy televizorů, jako je tato? Všichni mluví o tom, že nedostanou nekvalitní kondenzátory. Dobře, ale které jsou kvalitní? Děkuji!
