Primárně-sekundární (odpojené) systémy chlazené vody obsahují primární čerpadlovou smyčku přes chladiče a samostatnou sekundární čerpací smyčku přes chladicí hady. Přestože jsou dvě smyčky zapojeny do série, přítomnost obtokové trubky tyto dvě smyčky hydraulicky odděluje, čímž se odstraňuje vliv výšky mezi dvěma smyčkami. Trane má klimatizační kliniku, která zobrazuje primární a sekundární systém, jak je znázorněno níže.
Na klinice se primární smyčka nazývá výrobní smyčka, protože v této smyčce se vyrábí chlazená voda. Na klinice se sekundární smyčka nazývá distribuční smyčka, protože chlazená voda je distribuována do výměníků v této smyčce. Protože primární a sekundární (oddělený) systém obsahuje dvě samostatné smyčky, TRACE 3D Plus musí být také nakonfigurován se dvěma samostatnými smyčkami. Tento příklad provede nejprve primární smyčku a druhou sekundární smyčku.
Tento příklad je primární-sekundární chladicí jednotka, ale připojena je primární-sekundární chladicí jednotka, kterou si můžete stáhnout a importovat do TRACE 3D Plus. Mezi těmito dvěma je dost podobnosti, aby bylo možné použít pokyny pro chladicí zařízení k pochopení teplárny. V příloze na konci této stránky naleznete importovatelnou knihovnu smyček (soubory .trl). Tento soubor knihovny lze importovat tímto procesem.
POZNÁMKA: Pro zjednodušení konfigurace chladicího zařízení je dobrým zvykem nejprve vypočítat zatížení ihned po vytvoření budovy a systémů s jednoduchou smyčkou chlazené vody. Pokud tak učiníte, budete informováni o nákladech předtím, než strávíte čas konfigurací chladicího zařízení.
V tomto příkladu bylo předběžné zatížení přibližně 250 tun. S těmito informacemi můžete s větší jistotou konfigurovat primární a sekundární zařízení chlazené vody. V tomto příkladu budou použity tři 125tunové chladiče, dva pro sdílení zátěže a jeden jako záložní. V tomto scénáři byste mohli dále zjednodušit model zadáním pouze dvou chladičů.
Primární smyčka je na vstupu jako smyčka tepelného výměníku, která je jako každá jiná smyčka chlazené vody s chladiči, kromě toho, že místo zátěže pocházející přímo z cívky systému přichází zátěž na tuto smyčku z jiné smyčky, která má výměník tepla. . Zátěž pochází z této sekundární smyčky. Níže je zobrazena primární smyčka podle kliniky a pak jak je znázorněno v TRACE 3D Plus. Virtuální výměník tepla přenáší teplo ze sekundární smyčky do primární smyčky.

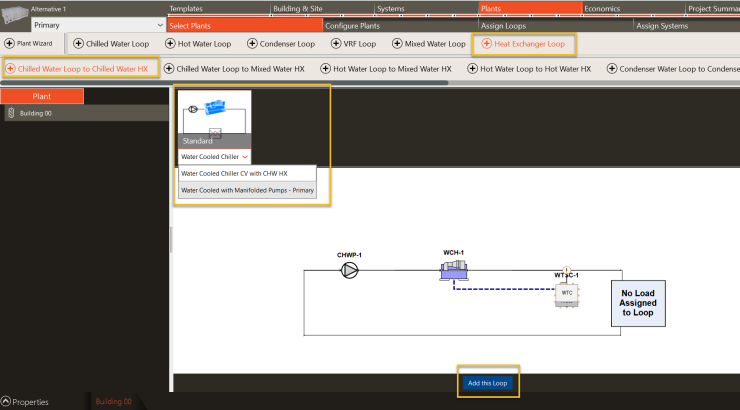

Přejděte na Rostliny -> Vybrat rostliny. Vyberte «+Smyčka výměníku tepla». Vyberte «+Smyčka chlazené vody na chlazenou vodu HX». Vyberte požadovanou počáteční konfiguraci a klikněte na «Přidat tuto smyčku». Toto je primární smyčka. Zátěž pochází ze sekundární smyčky.
Pro konfiguraci vašeho konkrétního závodu přejděte do Plants -> Configure Plants. Přidejte komponenty do primární smyčky podle potřeby. V níže uvedeném příkladu je zařízení nakonfigurováno tak, aby mělo tři chladiče, každý s vlastním vyhrazeným čerpadlem konstantního objemu. Klikněte na „Zařízení“ a poté vyberte požadovaný chladič. Poté klikněte na zelenou tečku odpovídající umístění chladiče.
Po přidání komponent nezapomeňte připojit ovladače tam, kde je to potřeba. V tomto příkladu musí být regulátor připojen k chladičům. Výběrem ovladače zobrazíte body připojení s chladiči.
Chcete-li odstranit komponentu, klikněte na komponentu a stiskněte klávesu delete nebo klikněte na ikonu koše.

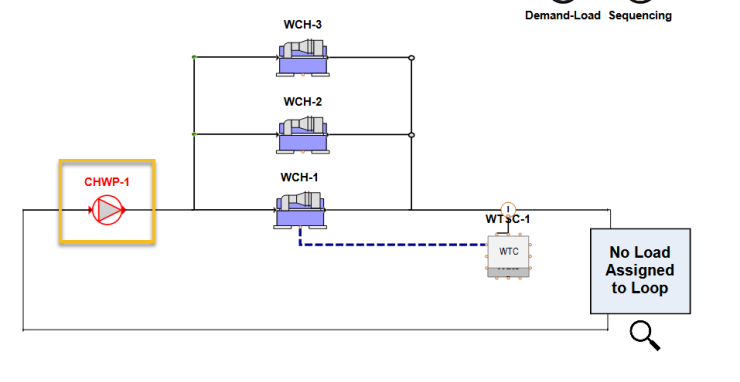

V tomto příkladu byla přidána tři vyhrazená čerpadla s konstantním objemem.

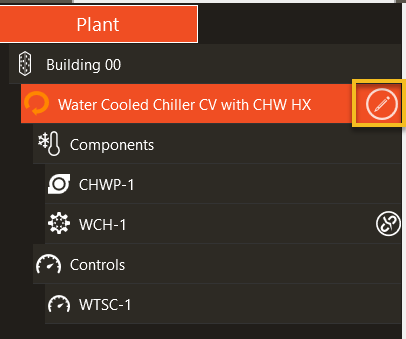

Kliknutím na ikonu tužky vedle názvu primární smyčky nakonfigurujete vlastnosti.
V tomto příkladu je navržená teplota výstupní vody 42 °F, s maximem 57 °F, minimem 42 °F a teplotním rozdílem 15 °F. To by mělo být kompatibilní se sekundární smyčkou. Níže uvedené parametry jsou založeny na ASHRAE 90.1-16, oddíl 6.5.4.7, který uvádí, že chladicí spirály chlazené vody musí být zvoleny tak, aby poskytovaly teplotní rozdíl 15 °F nebo vyšší mezi teplotou výstupní a vstupní vody a minimální teplotou výstupní vody 57 °F za návrhových podmínek.

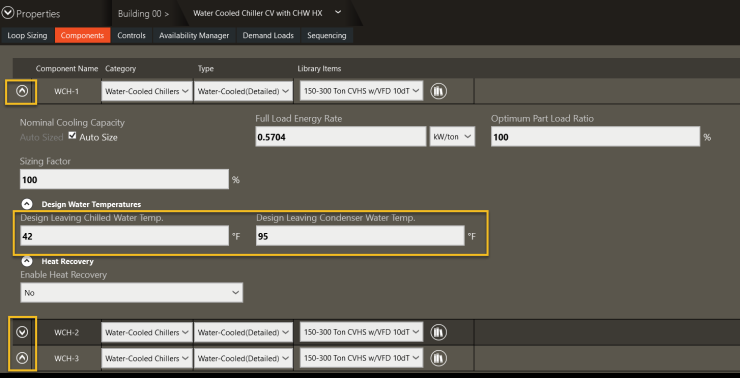

Přejděte na kartu Komponenty. Nakonfigurujte chladič tak, aby odpovídal smyčce, pokud chladič neexistuje a nebyl založen na jiných konstrukčních podmínkách. Obraťte se na místní obchodní zastoupení společnosti Trane nebo jiného dodavatele chladičů a získejte přesné údaje o výkonu chladičů, které lze vybrat z knihovny uživatele. V tomto příkladu je návrhová teplota výstupní vody 42 °F. Předpokládaná teplota vody na výstupu z kondenzátoru byla 95 °F. Všimněte si, jak důležitá je konzistentnost v průběhu celého procesu.

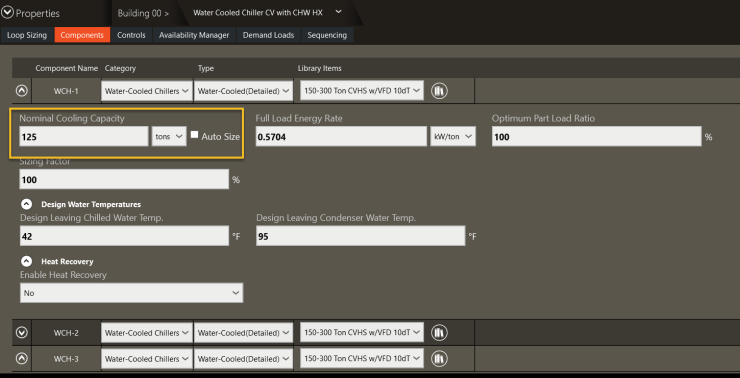

V tomto příkladu byl každý chladič nastaven na kapacitu 125 tun na základě předběžného výpočtu zatížení.
Přejděte na kartu Ovládací prvky. Nakonfigurujte smyčku tak, aby udržovala požadovanou teplotu. V tomto příkladu bude regulátor udržovat konstantní teplotu výstupní vody na 42°F.

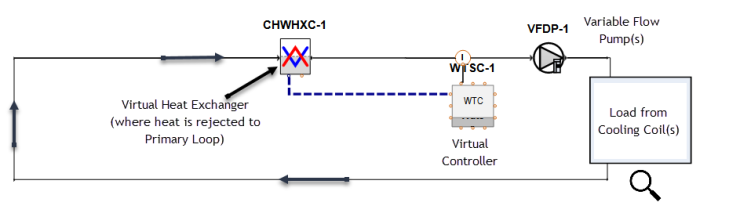

Sekundární smyčka je na vstupu jako smyčka chlazené vody s výměníkem tepla místo chladičů. Zátěž pochází ze systémové cívky (cívek). Tepelný výměník odvádí teplo do primární smyčky. Níže je zobrazena sekundární smyčka podle kliniky a pak jak je znázorněno v TRACE 3D Plus. Virtuální výměník tepla přenáší teplo mezi primární smyčkou a sekundární smyčkou.

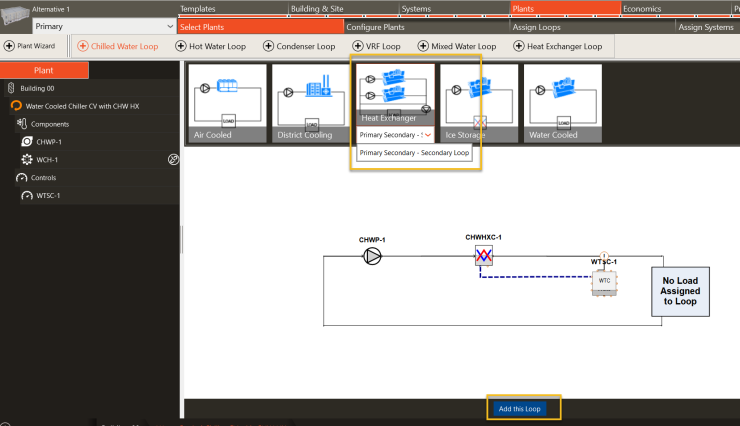

Přejděte na Rostliny -> Vybrat rostliny. Zvolte «+Smyčka chlazené vody». Vyberte „Výměník tepla“. Vyberte «Primární sekundární — sekundární smyčka», poté klikněte na «Přidat tuto smyčku». Toto je sekundární smyčka. Teplo je odváděno do primární smyčky.

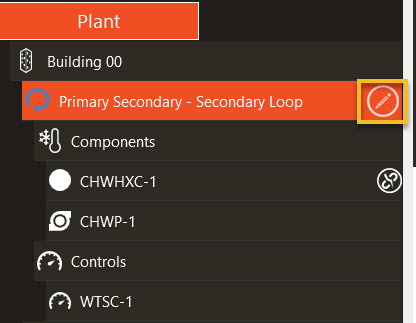

Přejděte na Configure Plants a poté klikněte na ikonu tužky vedle názvu primární smyčky pro konfiguraci vlastností

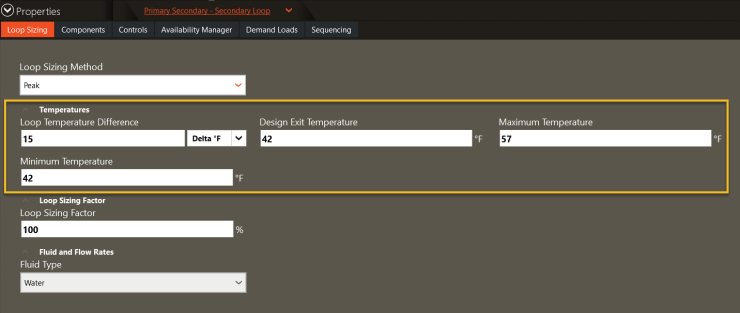

V tomto příkladu je navržená teplota výstupní vody 42 °F, s maximem 57 °F, minimem 42 °F a teplotním rozdílem 15 °F. To by mělo být kompatibilní s teplotou chladicího přiváděného vzduchu. Níže uvedené parametry jsou založeny na ASHRAE 90.1-16, oddíl 6.5.4.7, který uvádí, že chladicí spirály chlazené vody musí být zvoleny tak, aby poskytovaly teplotní rozdíl 15 °F nebo vyšší mezi teplotou výstupní a vstupní vody a minimální teplotou výstupní vody 57 °F za návrhových podmínek. Níže uvedené hodnoty byly nastaveny na stejné hodnoty jako u primární smyčky, což předpokládá, že sekundární smyčka používá stejný návrhový teplotní rozdíl jako primární smyčka.

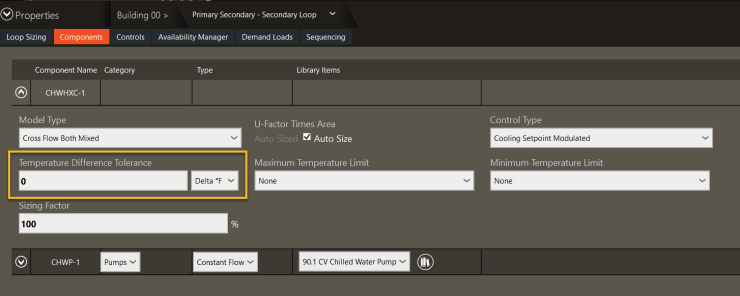

Přejděte na kartu Komponenty. V tomto příkladu byla tolerance teplotního rozdílu napříč virtuálním výměníkem tepla nastavena na nulu.

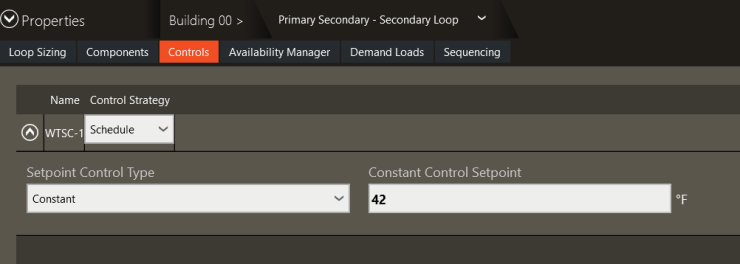

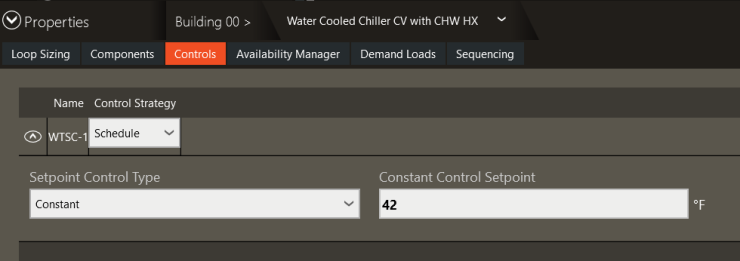

Přejděte na kartu Ovládací prvky. Nakonfigurujte smyčku tak, aby udržovala požadovanou teplotu. V tomto příkladu bude regulátor udržovat konstantní teplotu výstupní vody na 42°F.

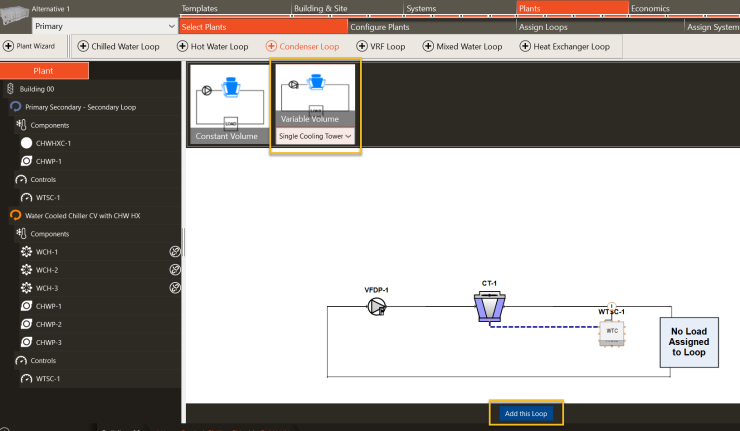

Přejděte na Rostliny -> Vybrat rostliny. Přidejte smyčku kondenzátoru. V tomto příkladu byla zvolena chladicí věž s proměnným průtokem.

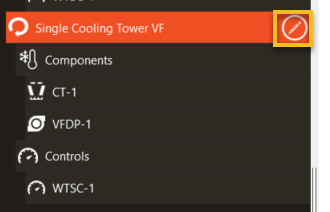

Přejděte na Rostliny -> Konfigurovat rostliny. Klikněte na ikonu tužky vedle názvu chladicí věže.

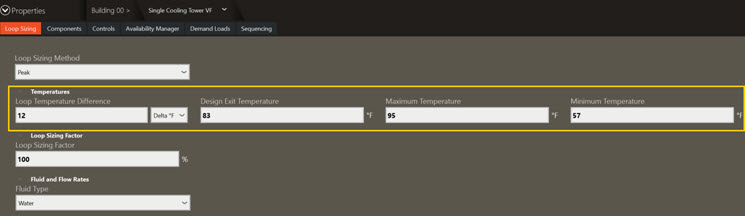

V tomto příkladu je navržená teplota výstupní vody 83 °F, s maximem 95 °F, minimem 57 °F a teplotním rozdílem 12 °F. Tyto vlastnosti musí být kompatibilní s vlastnostmi chladiče kondenzátoru, o kterých jsme již hovořili. Teplotní rozdíl 12 °F usnadňuje uživateli počítání, protože tuny = gpm x Δ T / 24. Teplota výstupního kondenzátoru všech chladičů byla nastavena na 95 °F. Teplota vratné vody chladiče je 57 °F, takže minimální teplota smyčky chladicí věže je 57 °F. Chcete-li nakonfigurovat volné chlazení na chladiči, podívejte se na další literaturu nápovědy CDS nebo zavolejte na podporu CDS.

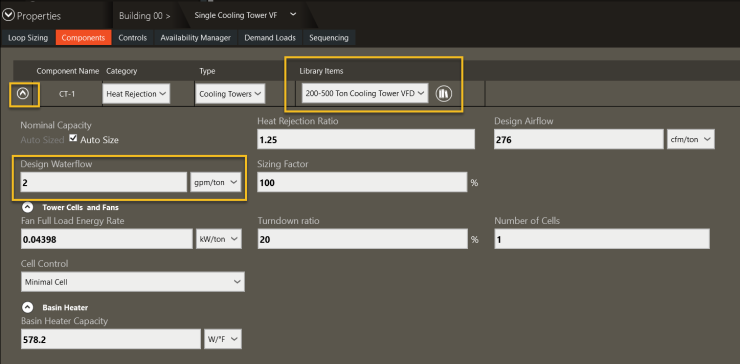

Přejděte na kartu Komponenty. V tomto příkladu se předpokládá 2 gpm/tunu, protože návrhový teplotní rozdíl chladicí věže je 12°F (gpm/tunu = 24 / ΔT). V tomto příkladu má chladicí věž kapacitu přibližně 250 tun plus teplo kompresoru podle poměru odvodu tepla.

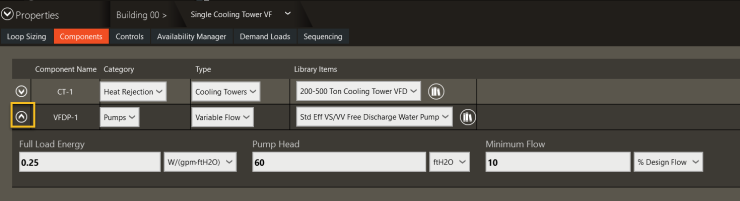

Nakonfigurujte čerpadlo podle potřeby.

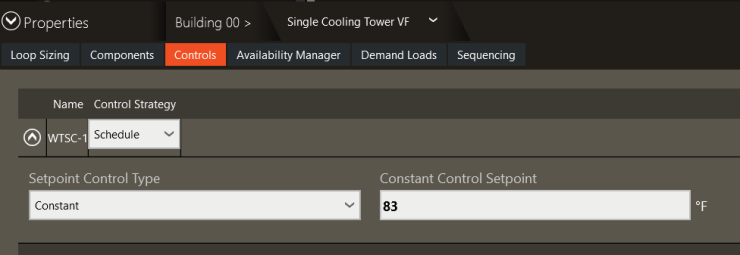

Přejděte na kartu Ovládací prvky. Nastavte požadovanou teplotu výstupní vody z chladicí věže. V tomto příkladu je parametr nastaven na konstantní 83°F.

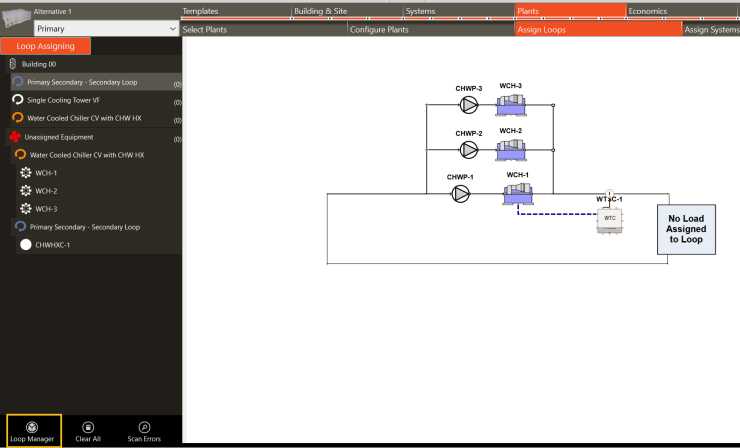

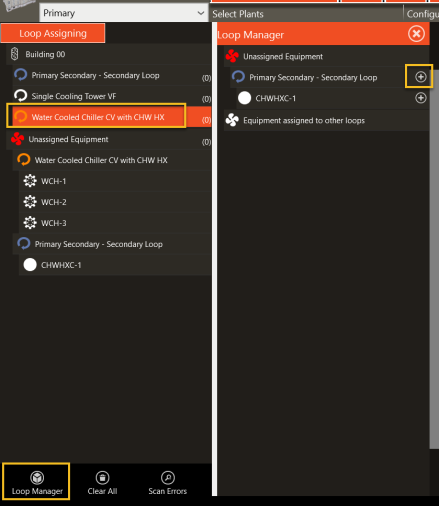

Přejděte na Rostliny -> Přiřadit smyčky. Klepněte na tlačítko Správce smyček vlevo dole.
Klikněte na název primární smyčky. Kliknutím na ikonu + u názvu sekundární smyčky přiřadíte sekundární smyčku jako zátěž primární smyčce.

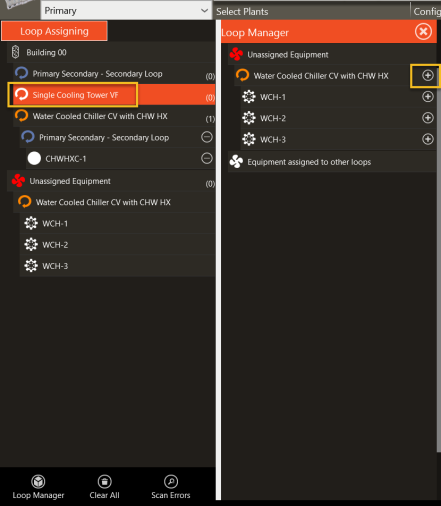

Klikněte na smyčku kondenzátoru. Kliknutím na ikonu + u názvu primární smyčky přiřadíte primární smyčku jako zátěž ke smyčce kondenzátoru.

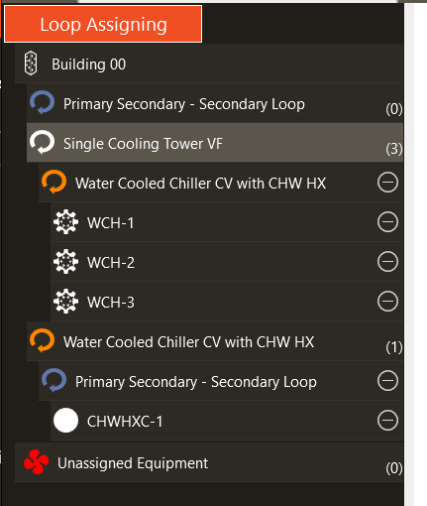

Přiřazení smyčky v tomto příkladu vypadají takto.

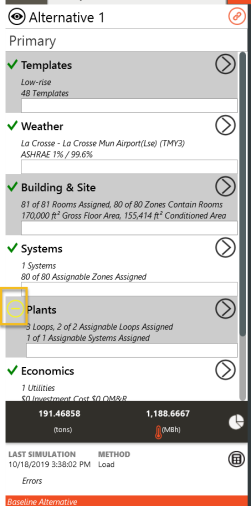

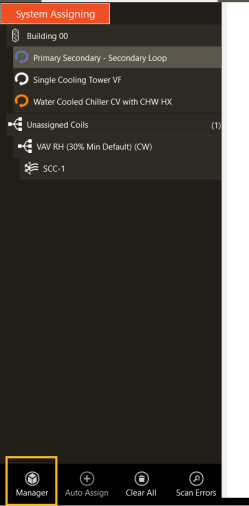

Přejděte na Rostliny -> Přiřadit systémy. Klikněte na tlačítko Správce vlevo dole.

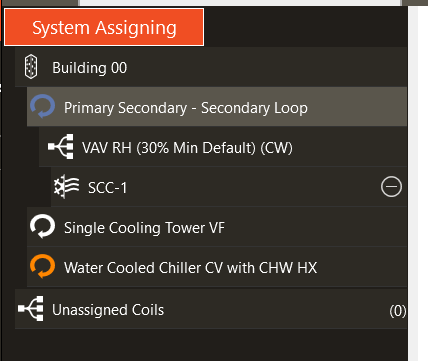

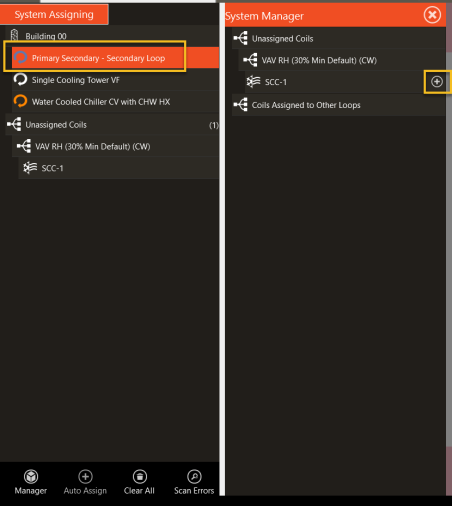

Klikněte na název sekundární smyčky. Kliknutím na ikonu + u názvu systémových cívek přiřadíte systémové cívky jako zátěž sekundární smyčce.
Systémová přiřazení v tomto příkladu vypadají takto.

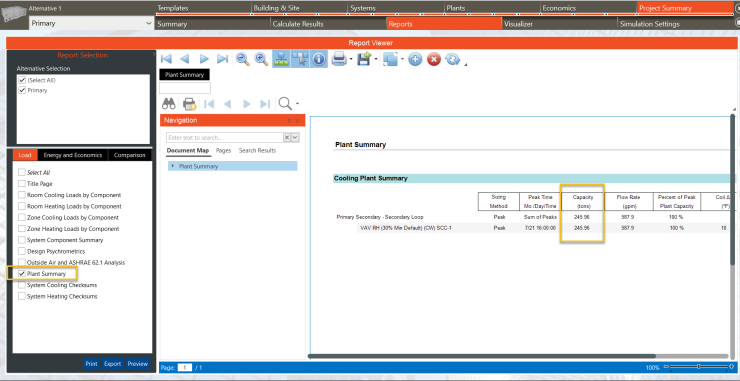

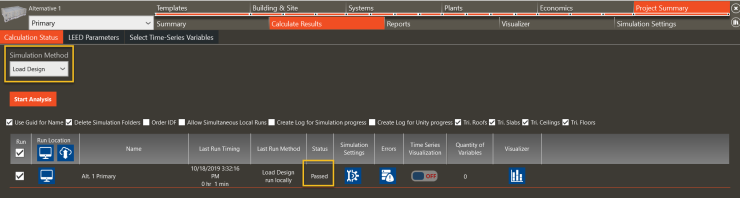

Přejděte na Souhrn projektu -> Vypočítat výsledky. V této konfiguraci se zobrazí varovná zpráva. Tato varovná zpráva je obecné povahy a informuje uživatele, že teplotní rozdíl napříč výměníkem tepla (který je v této situaci virtuální) je menší než doporučené 3°F.
Opět platí, že kroky k importu souboru knihovny .trl naleznete v odpovědi Import a export vlastních knihoven
